MensagemAssunto: Conector de bateria do TGY 9X V2 (Posição dos fios e troca)   Conector de bateria do TGY 9X V2 (Posição dos fios e troca) EmptyQui 16 Jun 2011, 20:05

Olá pessoal, uma dúvida.

Tive que resoldar o conector de bateria do meu 9X e tivei os conectore do terminal JST e esqueci de anotar a posiçao dos mesmos.

Olhando o terminal com os encaixes virados para cima, contando da direita para esquerda (1, 2 e 3), qual a posição do fio preto e do vermelho?


Última edição por Amadeu Jr em Sex 17 Jun 2011, 16:36, editado 1 vez(es) (Motivo da edição : Modificado para incluir a troca do conector.)
Ir para o topo Ir para baixo

Amadeu Jr


Amadeu Jr

Mensagens : 1259
Data de inscrição : 05/03/2011
Idade : 50
Localização : Joinville

Conector de bateria do TGY 9X V2 (Posição dos fios e troca) Empty
MensagemAssunto: Re: Conector de bateria do TGY 9X V2 (Posição dos fios e troca)   Conector de bateria do TGY 9X V2 (Posição dos fios e troca) EmptyQui 16 Jun 2011, 22:38

Pessoal, o Spayker já me ajudou, mas achei esse conectores um bela Merrrrrrcadoria!

Alguém aí já substituiu o conector original por outro?
Ir para o topo Ir para baixo

marquinho


marquinho

Mensagens : 146
Data de inscrição : 30/08/2010
Localização : Araranguá sc

Conector de bateria do TGY 9X V2 (Posição dos fios e troca) Empty
MensagemAssunto: Re: Conector de bateria do TGY 9X V2 (Posição dos fios e troca)   Conector de bateria do TGY 9X V2 (Posição dos fios e troca) EmptyQui 16 Jun 2011, 22:40

Amigo o terra Preto e do lado de fora vou postar uma foto
Ir para o topo Ir para baixo

marquinho


marquinho

Mensagens : 146
Data de inscrição : 30/08/2010
Localização : Araranguá sc

Conector de bateria do TGY 9X V2 (Posição dos fios e troca) Empty
MensagemAssunto: Re: Conector de bateria do TGY 9X V2 (Posição dos fios e troca)   Conector de bateria do TGY 9X V2 (Posição dos fios e troca) EmptyQui 16 Jun 2011, 22:43

[img]Conector de bateria do TGY 9X V2 (Posição dos fios e troca) Foto0078li [/img]

Ir para o topo Ir para baixo

Amadeu Jr


Amadeu Jr

Mensagens : 1259
Data de inscrição : 05/03/2011
Idade : 50
Localização : Joinville

Conector de bateria do TGY 9X V2 (Posição dos fios e troca) Empty
MensagemAssunto: Re: Conector de bateria do TGY 9X V2 (Posição dos fios e troca)   Conector de bateria do TGY 9X V2 (Posição dos fios e troca) EmptyQui 16 Jun 2011, 23:00

Valeu Marquinho! Muito obrigado!
Ir para o topo Ir para baixo

Amadeu Jr


Amadeu Jr

Mensagens : 1259
Data de inscrição : 05/03/2011
Idade : 50
Localização : Joinville

Conector de bateria do TGY 9X V2 (Posição dos fios e troca) Empty
MensagemAssunto: Re: Conector de bateria do TGY 9X V2 (Posição dos fios e troca)   Conector de bateria do TGY 9X V2 (Posição dos fios e troca) EmptySex 17 Jun 2011, 16:51

Aproveitei a instalação do backlight e fiz a substituição do plug origina por fios, com conector XT60.

Aproveitei que o rádio estava aberto e fixei os fios dos sticks om cola quente, para evitar o eventual rompimento por causa de movimento.
Conector de bateria do TGY 9X V2 (Posição dos fios e troca) IMG_0043

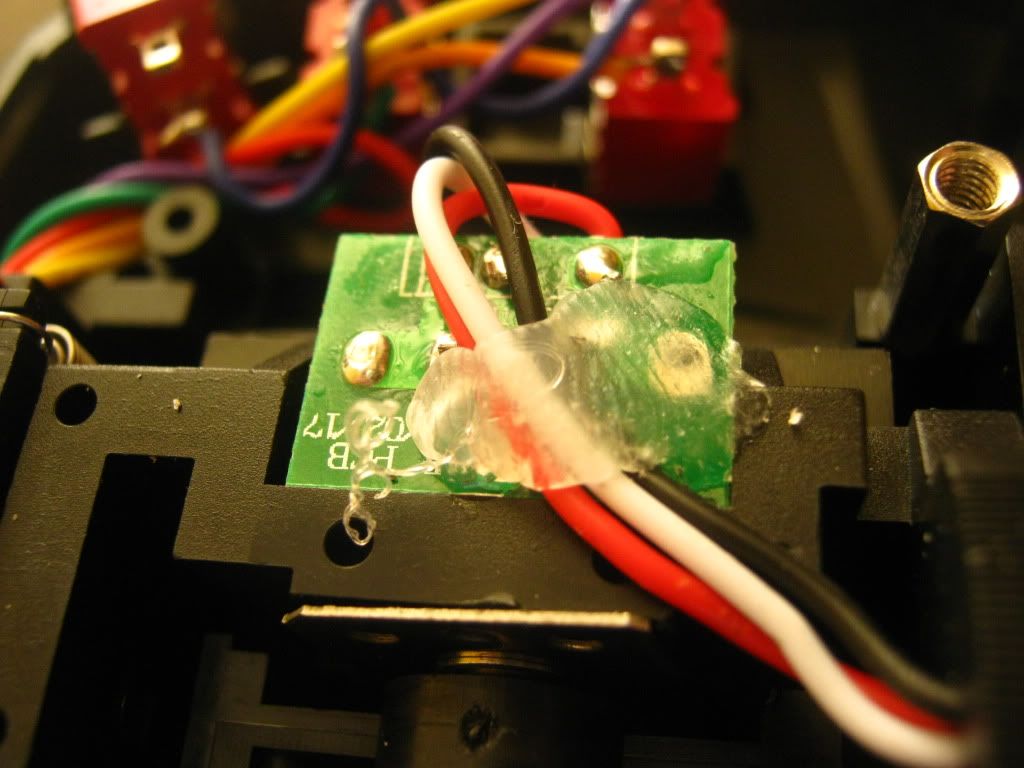

Conector de bateria do TGY 9X V2 (Posição dos fios e troca) IMG_0046
Conector de bateria do TGY 9X V2 (Posição dos fios e troca) IMG_0047

Retirei o conector JST e soldei dois fios. Lembrando que é preciso dois cuidados: 1) limpar bem a solda ao dessoldar, para evitar curto e 2) soldar os fios no lado certo.
Conector de bateria do TGY 9X V2 (Posição dos fios e troca) IMG_0048-1
Conector de bateria do TGY 9X V2 (Posição dos fios e troca) IMG_0055Conector de bateria do TGY 9X V2 (Posição dos fios e troca) IMG_0056

Para evitar eventual quebra da solda por esforço, reforcei com cola quente, passei os fios pela fora da carcaça, fechei e soldei o conector XT60.
Conector de bateria do TGY 9X V2 (Posição dos fios e troca) IMG_0057
Conector de bateria do TGY 9X V2 (Posição dos fios e troca) IMG_0058

Teste final, já com o backlight azul funcionando e novo conector para bateria (quando chegar a LiPo eu encurto ele, se precisar)
Conector de bateria do TGY 9X V2 (Posição dos fios e troca) IMG_0060
Ir para o topo Ir para baixo

Guilherme Selhorst


Guilherme Selhorst

Mensagens : 100
Data de inscrição : 28/03/2011
Idade : 23
Localização : Araranguá-SC

Conector de bateria do TGY 9X V2 (Posição dos fios e troca) Empty
MensagemAssunto: Re: Conector de bateria do TGY 9X V2 (Posição dos fios e troca)   Conector de bateria do TGY 9X V2 (Posição dos fios e troca) EmptySex 17 Jun 2011, 21:52

[quote="Amadeu Jr"]

Conector de bateria do TGY 9X V2 (Posição dos fios e troca) IMG_0046


Ficou com digital na cola..rsrsrs

Ir para o topo Ir para baixo

Amadeu Jr


Amadeu Jr

Mensagens : 1259
Data de inscrição : 05/03/2011
Idade : 50
Localização : Joinville

Conector de bateria do TGY 9X V2 (Posição dos fios e troca) Empty
MensagemAssunto: Re: Conector de bateria do TGY 9X V2 (Posição dos fios e troca)   Conector de bateria do TGY 9X V2 (Posição dos fios e troca) EmptySex 17 Jun 2011, 22:50

A idéia foi deixar o mais baixo possível. Quando a cola começa a ficar opaca mas ainda está quente é so amassar, que não queima o dedo e fica baixo.
Ir para o topo Ir para baixo

Amadeu Jr


Amadeu Jr

Mensagens : 1259
Data de inscrição : 05/03/2011
Idade : 50
Localização : Joinville

Conector de bateria do TGY 9X V2 (Posição dos fios e troca) Empty
MensagemAssunto: Re: Conector de bateria do TGY 9X V2 (Posição dos fios e troca)   Conector de bateria do TGY 9X V2 (Posição dos fios e troca) EmptyQua 22 Jun 2011, 18:17

Chegou a batera Rhno.

Para italar tive que trocar o plug XT60 do rádio, pois bateria tem duas opçoes de plug de descarga: JST ou Futaba. Optei por usar o Futaba, pois o XT60 não cabe no compartimento do rádio, fica muito espremido.

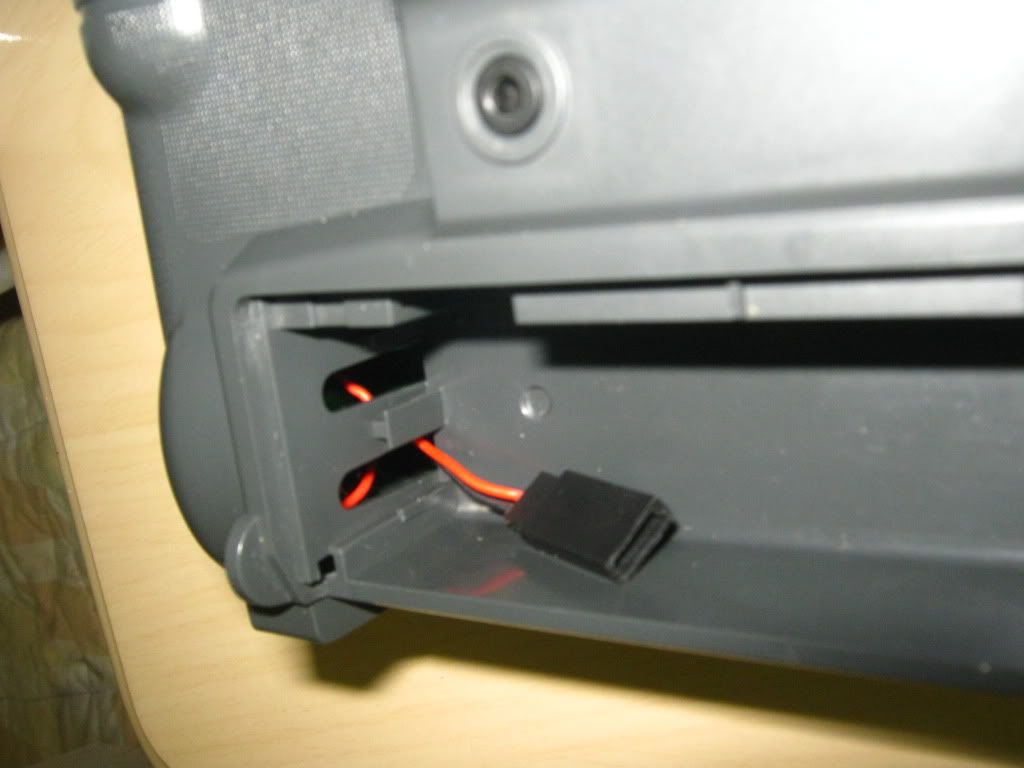

Utilizei uma extensão de servo e instalei um terminal Futaba no radio, no mesmo esquema mostrado aí em cima.
Conector de bateria do TGY 9X V2 (Posição dos fios e troca) IMG_0093

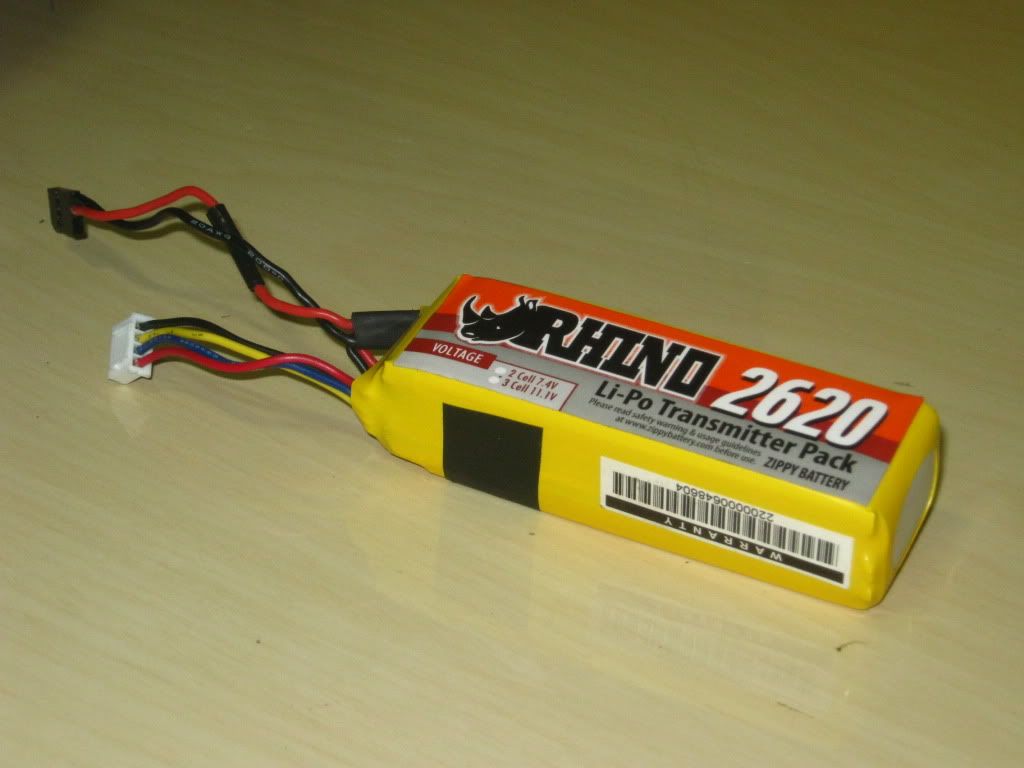

Retirei o terminal JST e isolei os fios para ficarem embaixo da bateria quando fechado o rádio. Coube perfeitamente
Conector de bateria do TGY 9X V2 (Posição dos fios e troca) IMG_0087

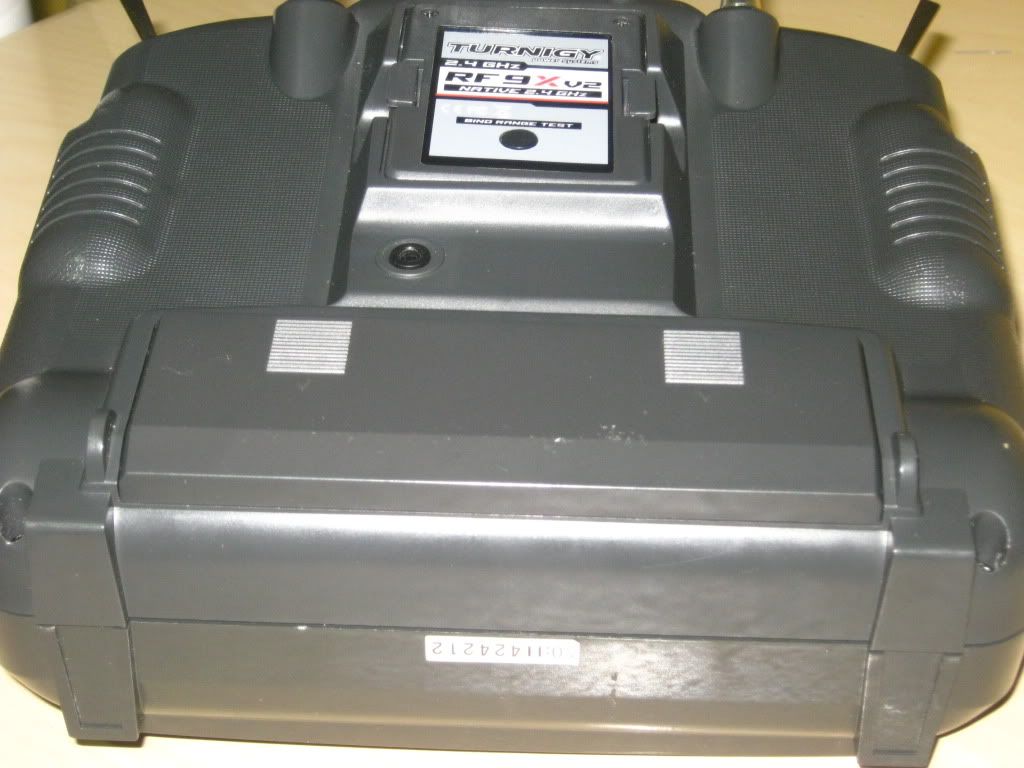

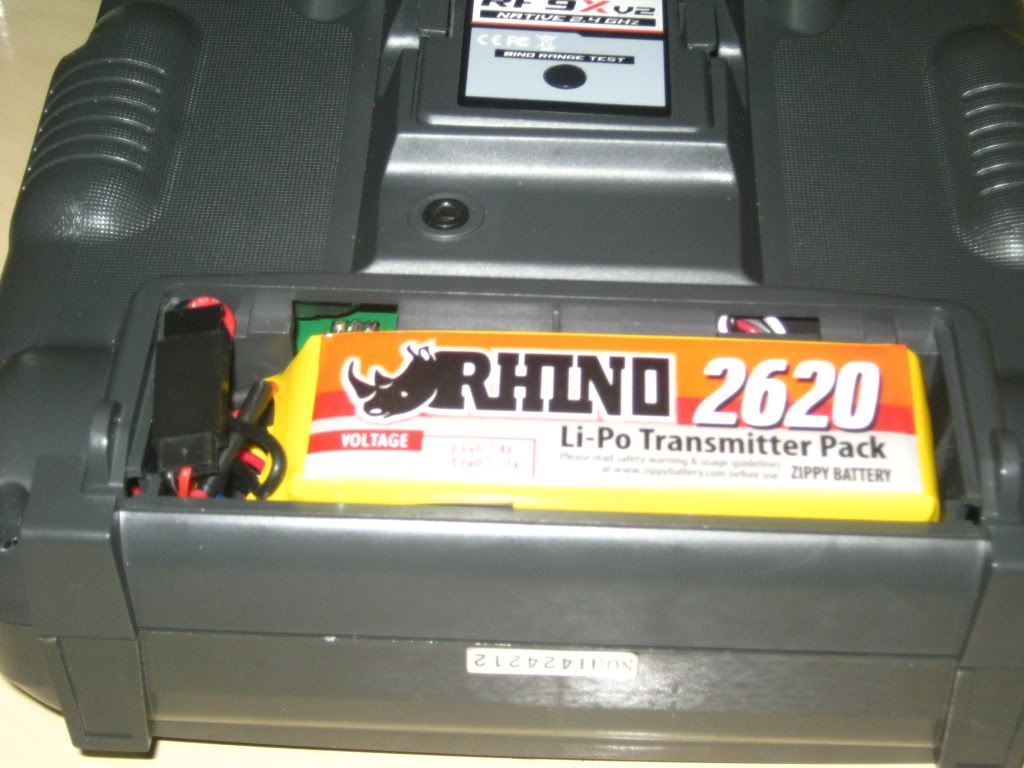

Conector de bateria do TGY 9X V2 (Posição dos fios e troca) IMG_0099
Conector de bateria do TGY 9X V2 (Posição dos fios e troca) IMG_0100

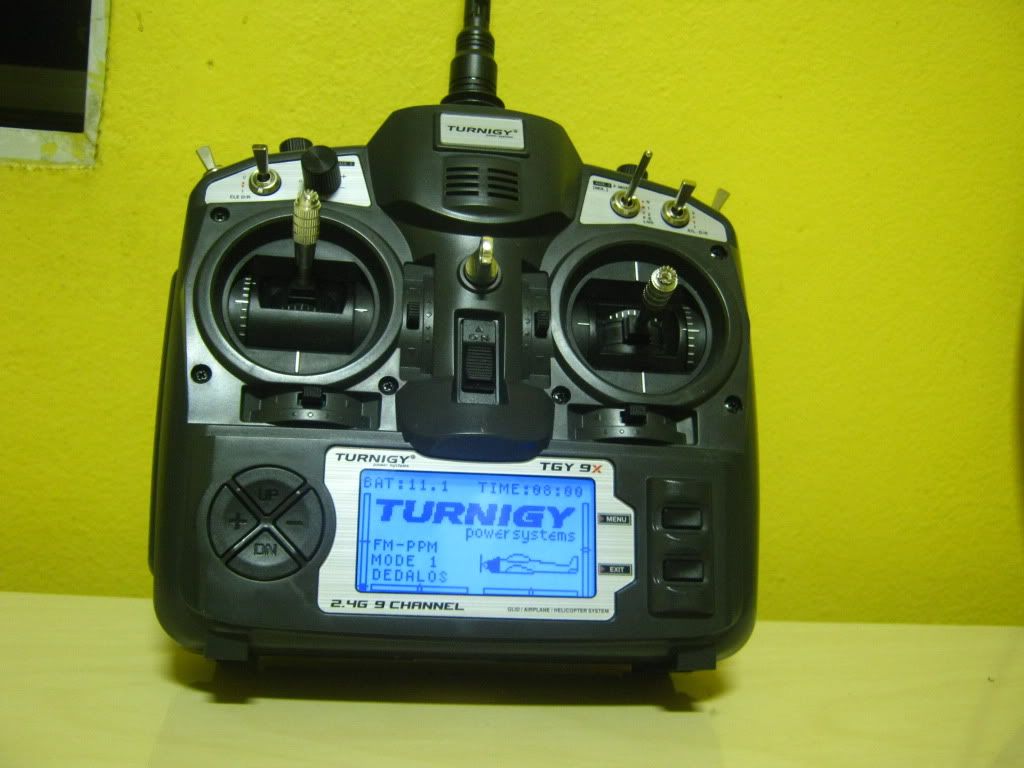

Teste do trabalho, fucionando perfeitamente.
Conector de bateria do TGY 9X V2 (Posição dos fios e troca) IMG_0101
Ir para o topo Ir para baixo

robsonbohora


robsonbohora

Mensagens : 111
Data de inscrição : 03/05/2011
Idade : 33
Localização : Florianopolis

Conector de bateria do TGY 9X V2 (Posição dos fios e troca) Empty
MensagemAssunto: Re: Conector de bateria do TGY 9X V2 (Posição dos fios e troca)   Conector de bateria do TGY 9X V2 (Posição dos fios e troca) EmptyQui 23 Jun 2011, 12:48

Adimiro pessoas como você, que mete a mao na massa assim aprendemos fuçando..

Parabens pelo trabalho. foi bem feito, quando eu precisar fazer um desses já sei onde procurar.


abraço...
Bons Voos
Ir para o topo Ir para baixo

wendinho


wendinho

Mensagens : 459
Data de inscrição : 17/10/2010
Idade : 36
Localização : Varzea Paulista-SP

Conector de bateria do TGY 9X V2 (Posição dos fios e troca) Empty
MensagemAssunto: Re: Conector de bateria do TGY 9X V2 (Posição dos fios e troca)   Conector de bateria do TGY 9X V2 (Posição dos fios e troca) EmptyQui 23 Jun 2011, 13:40

tio agora falta você trocar o modulo disso... um conselho né...
Ir para o topo Ir para baixo

Amadeu Jr


Amadeu Jr

Mensagens : 1259
Data de inscrição : 05/03/2011
Idade : 50
Localização : Joinville

Conector de bateria do TGY 9X V2 (Posição dos fios e troca) Empty
MensagemAssunto: Re: Conector de bateria do TGY 9X V2 (Posição dos fios e troca)   Conector de bateria do TGY 9X V2 (Posição dos fios e troca) EmptyQui 23 Jun 2011, 21:45

robsonbohora escreveu:
Adimiro pessoas como você, que mete a mao na massa assim aprendemos fuçando..

Parabens pelo trabalho. foi bem feito, quando eu precisar fazer um desses já sei onde procurar.


abraço...
Bons Voos

Obrigado Robson. A idéia é mesmo compartilhar o conhecimento para ajudar a todos

Abraço!
Ir para o topo Ir para baixo

Amadeu Jr


Amadeu Jr

Mensagens : 1259
Data de inscrição : 05/03/2011
Idade : 50
Localização : Joinville

Conector de bateria do TGY 9X V2 (Posição dos fios e troca) Empty
MensagemAssunto: Re: Conector de bateria do TGY 9X V2 (Posição dos fios e troca)   Conector de bateria do TGY 9X V2 (Posição dos fios e troca) EmptyQui 23 Jun 2011, 21:47

wendinho escreveu:
tio agora falta você trocar o modulo disso... um conselho né...

Com certeza logo o farei, mas aí vou mais fundo, pois pretendo futuramente colocar um modulo FRSky com telemetria total, que está para ser lançado e também usar firmware ER9X. Mas ainda vai demorar um pouco.
Ir para o topo Ir para baixo

wendinho


wendinho

Mensagens : 459
Data de inscrição : 17/10/2010
Idade : 36
Localização : Varzea Paulista-SP

Conector de bateria do TGY 9X V2 (Posição dos fios e troca) Empty
MensagemAssunto: Re: Conector de bateria do TGY 9X V2 (Posição dos fios e troca)   Conector de bateria do TGY 9X V2 (Posição dos fios e troca) EmptySex 24 Jun 2011, 05:51

Amadeu Jr escreveu:
wendinho escreveu:
tio agora falta você trocar o modulo disso... um conselho né...

Com certeza logo o farei, mas aí vou mais fundo, pois pretendo futuramente colocar um modulo FRSky com telemetria total, que está para ser lançado e também usar firmware ER9X. Mas ainda vai demorar um pouco.

ta certo amadeu Very Happy
