 [Construção] Ugly Stick 120 cm

Ver o tópico anterior Ver o tópico seguinte Ir para baixo
Ir à página : 1, 2  Seguinte
AutorMensagem
fcoalex


fcoalex

Mensagens : 1027
Data de inscrição : 02/07/2010
Idade : 41
Localização : Santo Amaro da Imperatriz - SC

[Construção] Ugly Stick 120 cm Empty
MensagemAssunto: [Construção] Ugly Stick 120 cm   [Construção] Ugly Stick 120 cm EmptySáb 06 Abr 2013, 21:54

Boa noite pessoal,

A algumas semanas iniciei a construção de um Ugly Stick com 120 cm de envergadura.
Me baseei numa planta um tanto clássica deste modelo. Só tive o trabalho de redimensioná-la para 120 cm de envergadura.

[Construção] Ugly Stick 120 cm Das_Ugly_Stick
[Construção] Ugly Stick 120 cm Ugly_Stik_Wing

Dados técnicos:

Asa Semi-simétrica com perfil MH42
120 cm de Envergadura com 20 cm de corda
Ailerons externos de depron
2º de diedro
4 veios pra reforço com fibra.
Motor E-max 2215/20 1260KV
Bateria Turnigy 3S 1800 mAh 20~30C
4 Servos HXT900
ESC Tower Pro 40A
Hélice APC 10x5
Peso final com a bateria de 1800 mAh: 760 g (posso ganhar 30g colocando uma bateria de 1600 mAh, vou testar)

Seguem algumas fotos do andamento da construção:

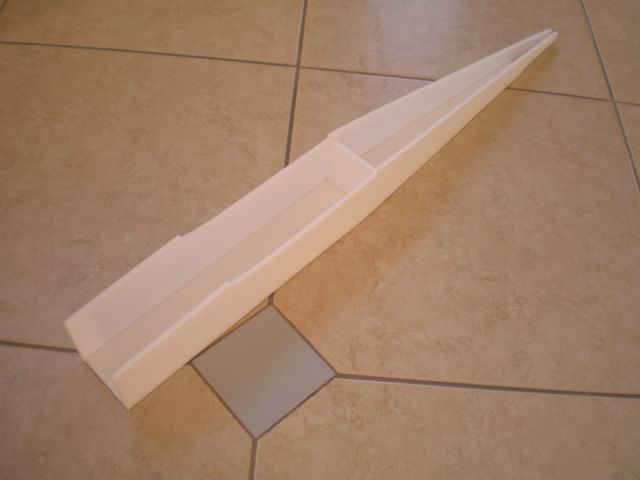

[Construção] Ugly Stick 120 cm Fuselagem_01-2_zpsc57e5a26

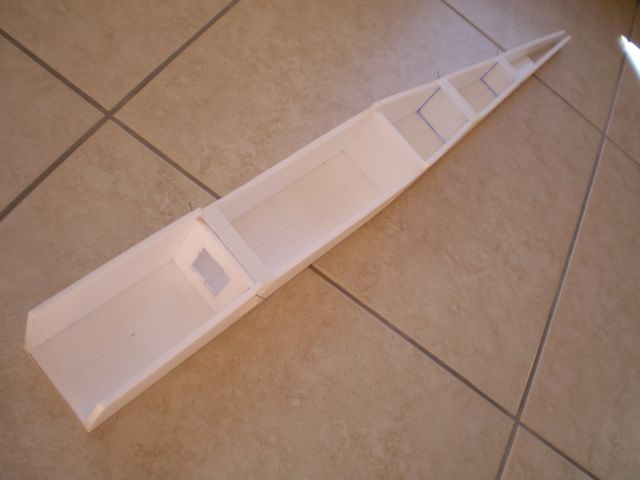

Colagem das cavernas:
[Construção] Ugly Stick 120 cm Cavernas_01_zps1b6a530f

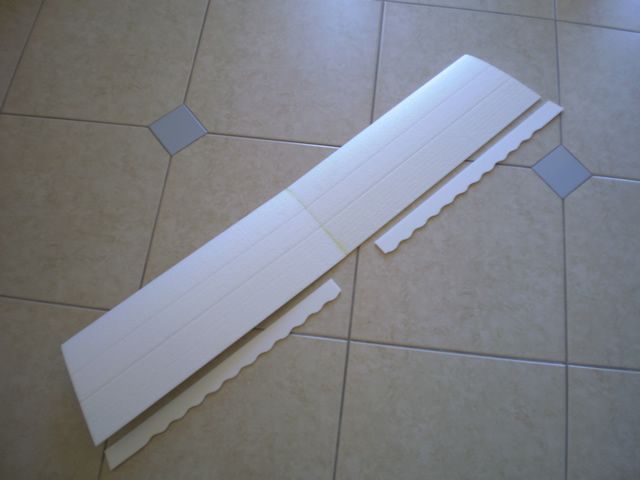

Asa juntamente com os ailerons:
[Construção] Ugly Stick 120 cm Asa_01-2_zps875809e6

Estou trabalhando nesse modelo bem devagar... a medida que faço novas atualizações, atualizo o tópico.

Abraços.


Última edição por fcoalex em Seg 27 maio 2013, 09:20, editado 1 vez(es)
Ir para o topo Ir para baixo

Daniel Redivo


Daniel Redivo

Mensagens : 570
Data de inscrição : 18/10/2011
Idade : 27
Localização : Pato Branco-PR

[Construção] Ugly Stick 120 cm Empty
MensagemAssunto: Re: [Construção] Ugly Stick 120 cm   [Construção] Ugly Stick 120 cm EmptyDom 07 Abr 2013, 10:08

Está ficando muito bom. Parabens
Fcoalex, como voçe fez para redimensionar a planta no tamanho certo ?

Acompanhando...

Abraços
Ir para o topo Ir para baixo

fcoalex


fcoalex

Mensagens : 1027
Data de inscrição : 02/07/2010
Idade : 41
Localização : Santo Amaro da Imperatriz - SC

[Construção] Ugly Stick 120 cm Empty
MensagemAssunto: Re: [Construção] Ugly Stick 120 cm   [Construção] Ugly Stick 120 cm EmptySeg 08 Abr 2013, 09:16

Daniel Redivo escreveu:
Está ficando muito bom. Parabens
Fcoalex, como voçe fez para redimensionar a planta no tamanho certo ?

Acompanhando...

Abraços
Nada que um bom editor de imagens não faça...
No meu caso, eu uso o velho Macromedia Fireworks.

Abraço.
Ir para o topo Ir para baixo

fcoalex


fcoalex

Mensagens : 1027
Data de inscrição : 02/07/2010
Idade : 41
Localização : Santo Amaro da Imperatriz - SC

[Construção] Ugly Stick 120 cm Empty
MensagemAssunto: Re: [Construção] Ugly Stick 120 cm   [Construção] Ugly Stick 120 cm EmptyTer 23 Abr 2013, 21:36

Boa noite pessoal,

Hora de atualizar a construção.

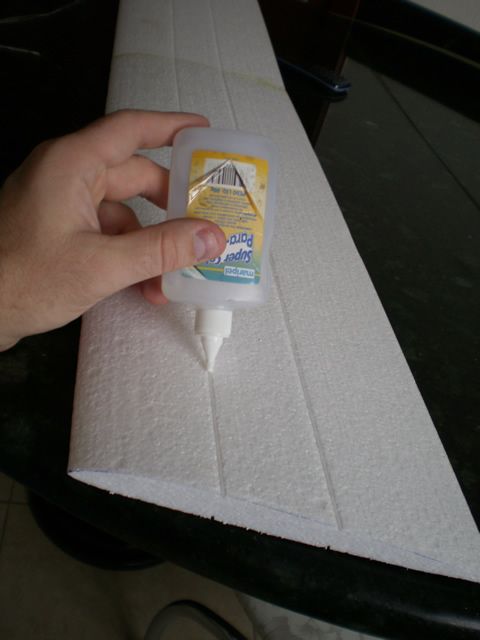

Fiz os reforços das asas com varetas de fibra de vidro:
[Construção] Ugly Stick 120 cm Reforcoasa_01_zpsbf8e791a

[Construção] Ugly Stick 120 cm Reforcoasa_02_zps8f160cd8

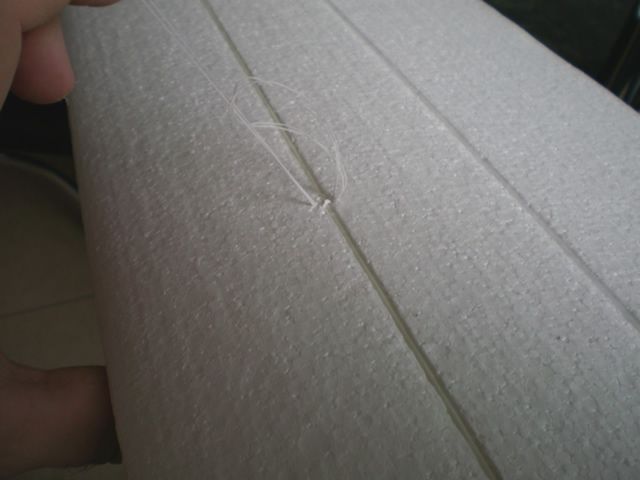

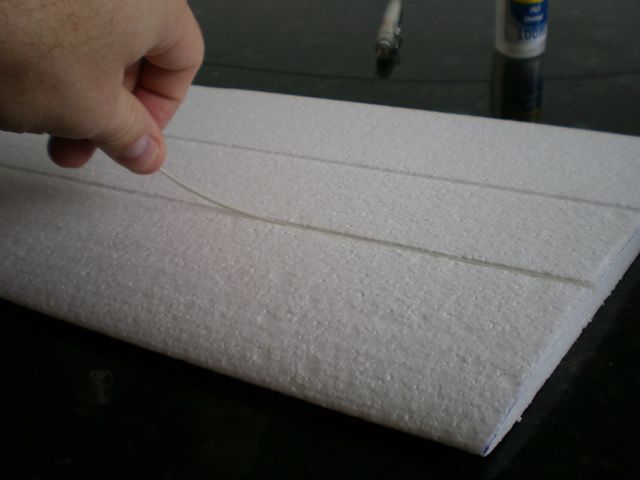

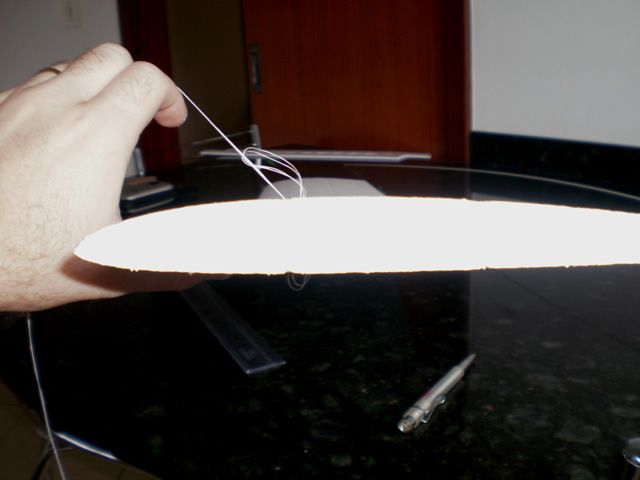

Eu costumo fazer uma amarração usando fio dental entre as varetas de baixo com as varetas de cima. Pra dar mais firmeza.

[Construção] Ugly Stick 120 cm Reforcoasa_03_zps95ad085b

[Construção] Ugly Stick 120 cm Reforcoasa_04_zpsa18ef5ca

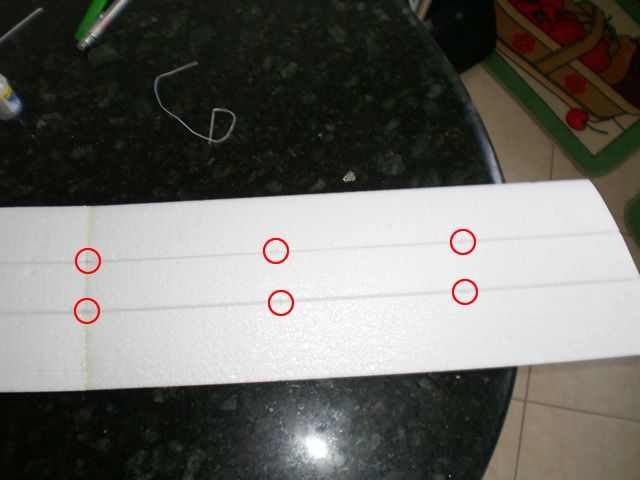

Faço 10 pontos de amarração (5 em cada par de varetas). Dois no meio e quatro em cada parte da asa:

[Construção] Ugly Stick 120 cm Reforcoasa_06_zps74eff3e9

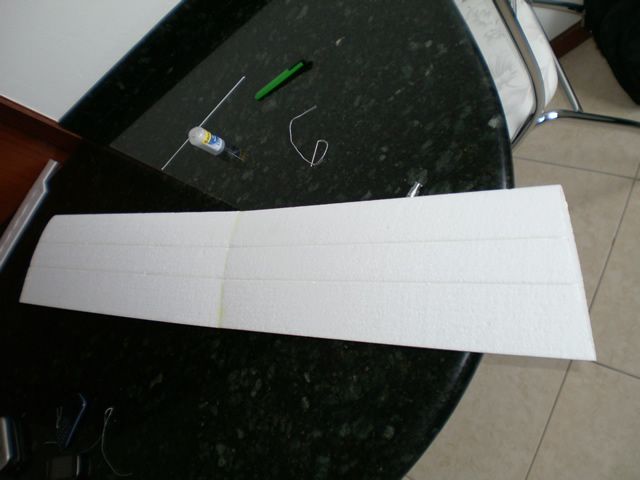

Reforços prontos. Agora é só deixar a cola secar:

[Construção] Ugly Stick 120 cm Reforcoasa_05_zps54880c86

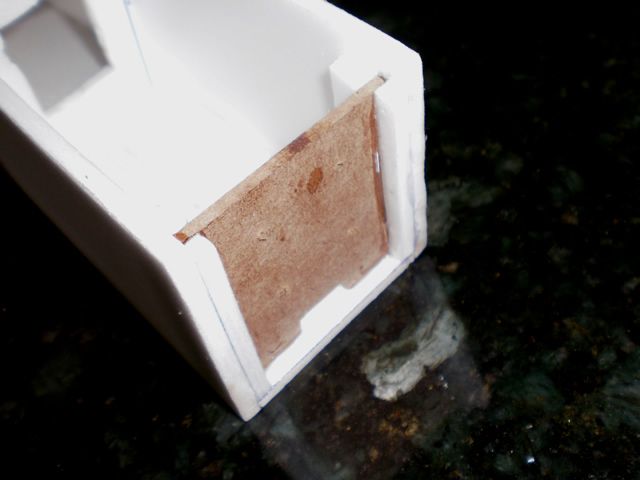

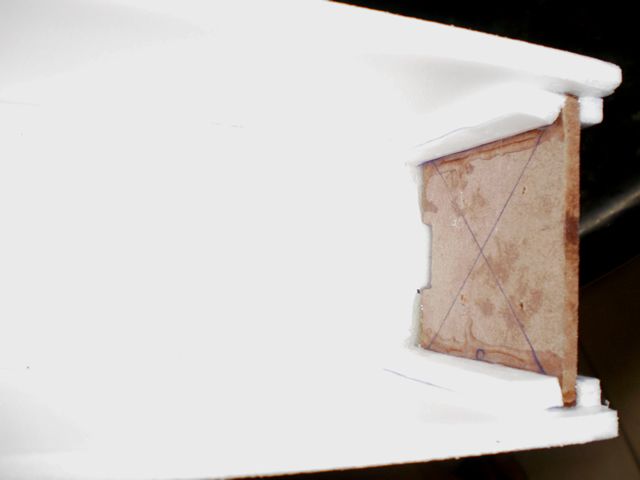

Já fixei a parede de fogo também:

[Construção] Ugly Stick 120 cm Paredefogo_01_zps2d59f6e4

[Construção] Ugly Stick 120 cm Paredefogo_02_zpsf10f11e8

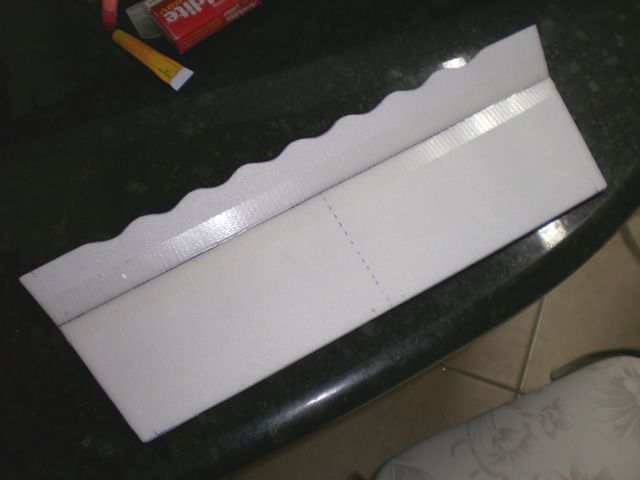

Estabilizador horizontal já com a dobradiça do profundor:

[Construção] Ugly Stick 120 cm Profundor_01_zpsa0375179

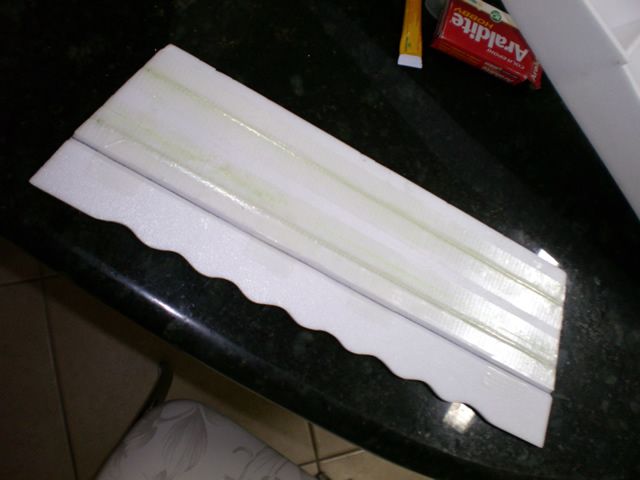

Reforços de fibra de vidro na parte de baixo:

[Construção] Ugly Stick 120 cm Profundor_02_zps971881f3

Dobradiças do profundor por baixo:
[Construção] Ugly Stick 120 cm Profundor_03_zps966346c6

Era isso... até mais.
Ir para o topo Ir para baixo

Daniel Redivo


Daniel Redivo

Mensagens : 570
Data de inscrição : 18/10/2011
Idade : 27
Localização : Pato Branco-PR

[Construção] Ugly Stick 120 cm Empty
MensagemAssunto: Re: [Construção] Ugly Stick 120 cm   [Construção] Ugly Stick 120 cm EmptySáb 27 Abr 2013, 15:19

Esta ficando muito bom o ugly stick.
Parabens. Very Happy

Acompanhando...
Ir para o topo Ir para baixo

leandro.alves.50767


leandro.alves.50767

Mensagens : 181
Data de inscrição : 01/11/2012
Idade : 37
Localização : Maringá PARANA

[Construção] Ugly Stick 120 cm Empty
MensagemAssunto: Re: [Construção] Ugly Stick 120 cm   [Construção] Ugly Stick 120 cm EmptySáb 27 Abr 2013, 21:09

ta ficando lindao seu aero posta mais fotos ok
Ir para o topo Ir para baixo

fcoalex


fcoalex

Mensagens : 1027
Data de inscrição : 02/07/2010
Idade : 41
Localização : Santo Amaro da Imperatriz - SC

[Construção] Ugly Stick 120 cm Empty
MensagemAssunto: Re: [Construção] Ugly Stick 120 cm   [Construção] Ugly Stick 120 cm EmptyQua 01 maio 2013, 21:06

Atualizando...

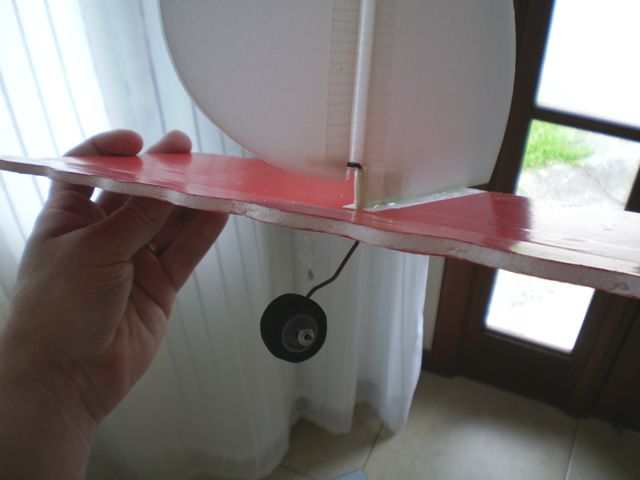

Já cortei, fiz a dobradiça e a bequilha com a rodinha no estabilizador vertical e leme.

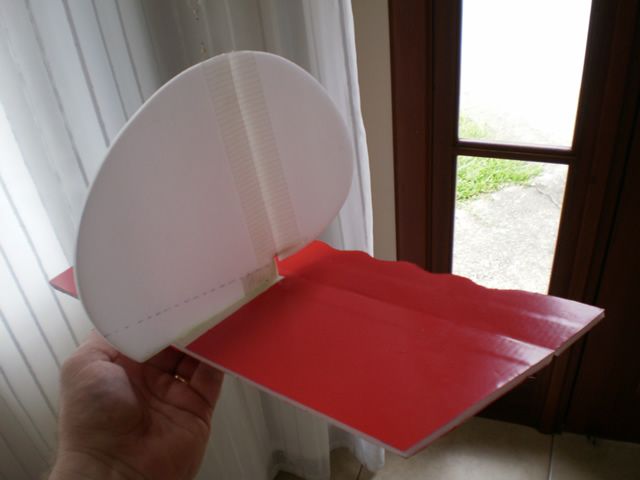

Também já fiz a colagem dos estabilizadores:

[Construção] Ugly Stick 120 cm Cauda_01-1_zpsbd362a94

[Construção] Ugly Stick 120 cm Cauda_02-1_zps77d74cb4

Feitos os conduítes dos comandos da cauda e colocada a tampa da seção traseira.

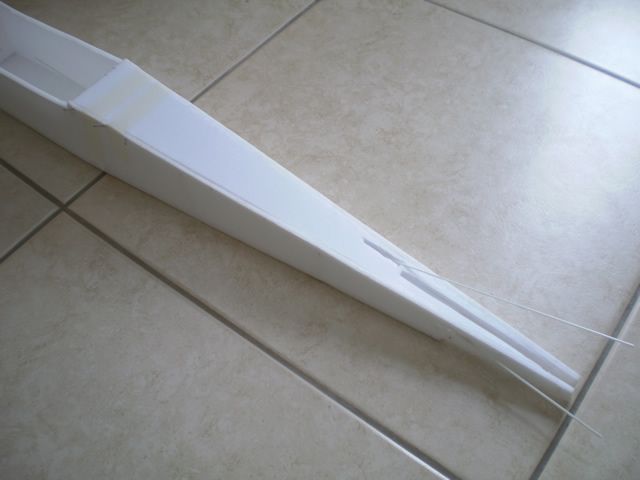

[Construção] Ugly Stick 120 cm Tampa_01_zps950e4d58

[Construção] Ugly Stick 120 cm Tampa_02_zps3f8c44c6

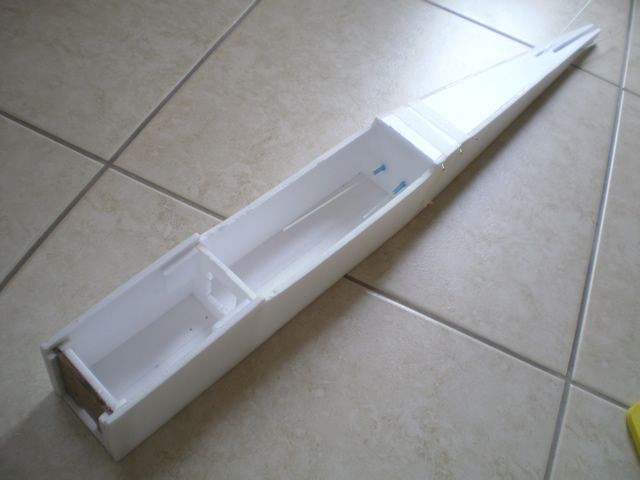

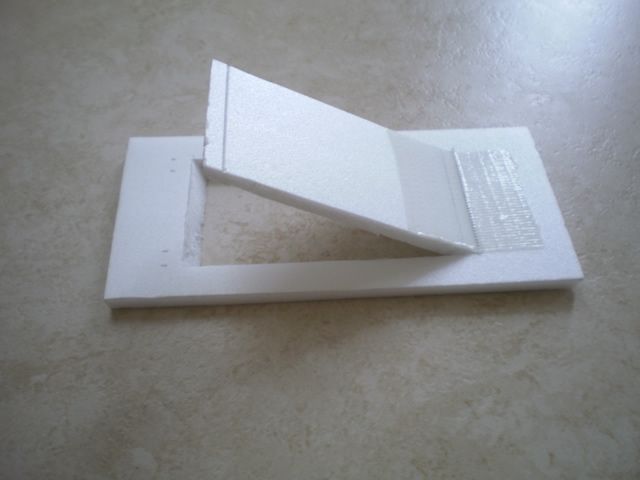

Tampa basculante para acesso à bateria e ao ESC:

[Construção] Ugly Stick 120 cm Tampa_03_zps4b7a305c

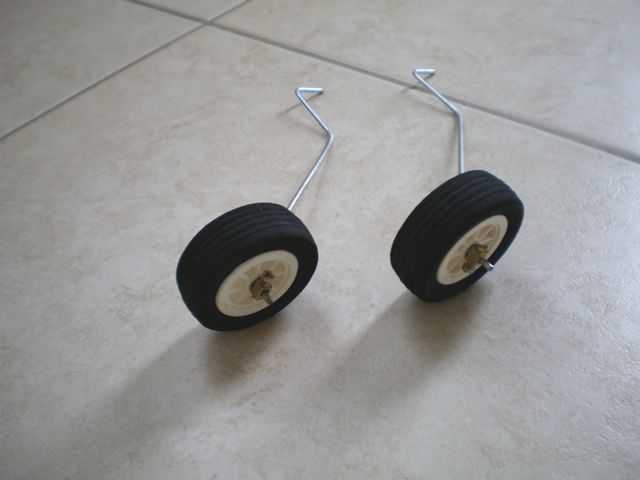

Trem-de-pouso:

[Construção] Ugly Stick 120 cm Trempouso_01_zps79640da6

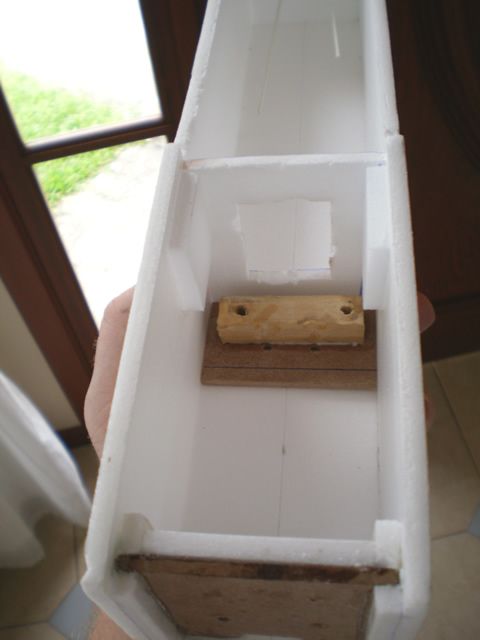

Suporte de fixação do trem-de-pouso:

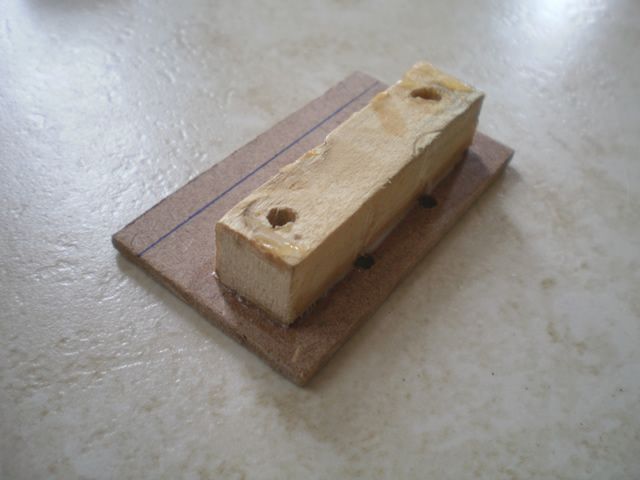

[Construção] Ugly Stick 120 cm Trempouso_02_zps38f49e6c
[Construção] Ugly Stick 120 cm Trempouso_03_zpsb8057cab

As próximas etapas, já envolverão a entelagem, que vai ser a mais clássica possível (vermelha, com as cruzes da força aérea alemã).

Abraço
Ir para o topo Ir para baixo

Daniel Redivo


Daniel Redivo

Mensagens : 570
Data de inscrição : 18/10/2011
Idade : 27
Localização : Pato Branco-PR

[Construção] Ugly Stick 120 cm Empty
MensagemAssunto: Re: [Construção] Ugly Stick 120 cm   [Construção] Ugly Stick 120 cm EmptyQua 01 maio 2013, 21:56

Está ficando muito bom o Ugly Stick. Parabens

Acompanhando...

Abraços
Ir para o topo Ir para baixo

fcoalex


fcoalex

Mensagens : 1027
Data de inscrição : 02/07/2010
Idade : 41
Localização : Santo Amaro da Imperatriz - SC

[Construção] Ugly Stick 120 cm Empty
MensagemAssunto: Re: [Construção] Ugly Stick 120 cm   [Construção] Ugly Stick 120 cm EmptyDom 12 maio 2013, 21:38

Mais atualizações.

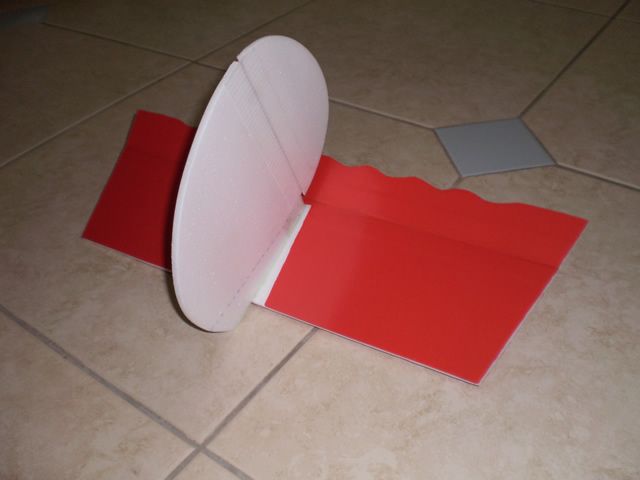

Cauda já entelada:

[Construção] Ugly Stick 120 cm Cauda_03-1_zps629e4494

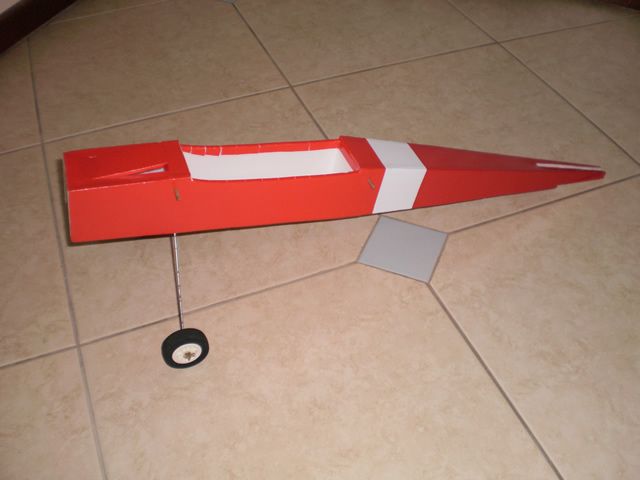

Fuselagem entelada:

[Construção] Ugly Stick 120 cm Fuselagem_02-2_zps2d459177

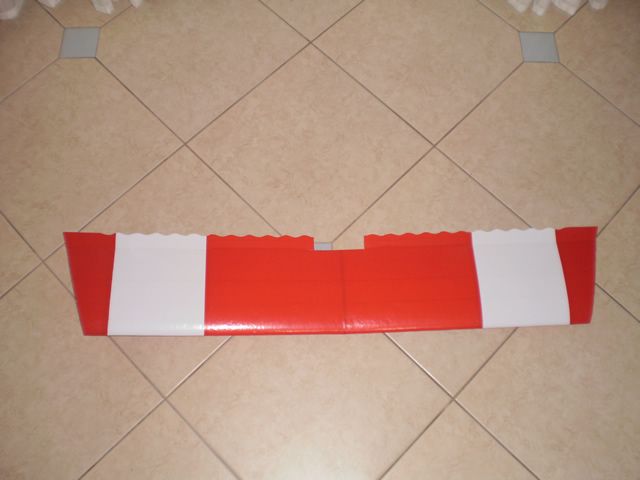

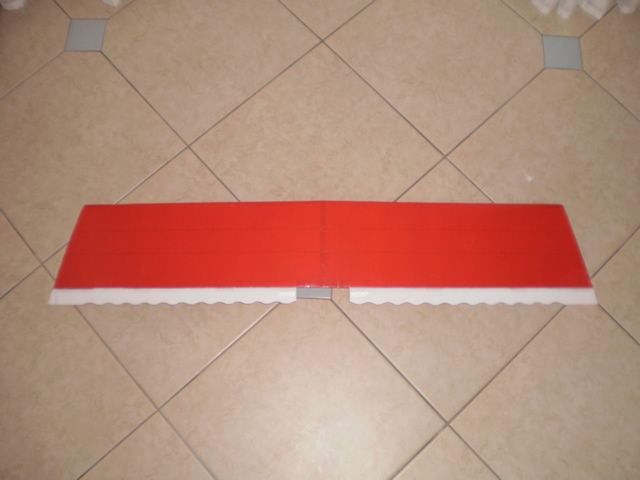

Asa entelada:

[Construção] Ugly Stick 120 cm Asa_02-1_zps888c0c5f

[Construção] Ugly Stick 120 cm Asa_03-1_zpse5a1f16d

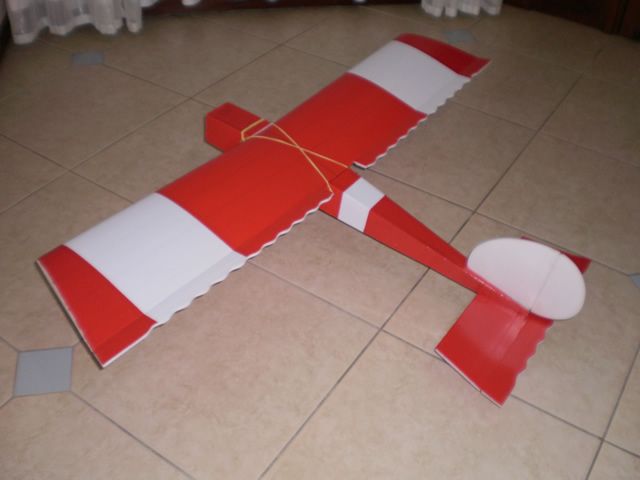

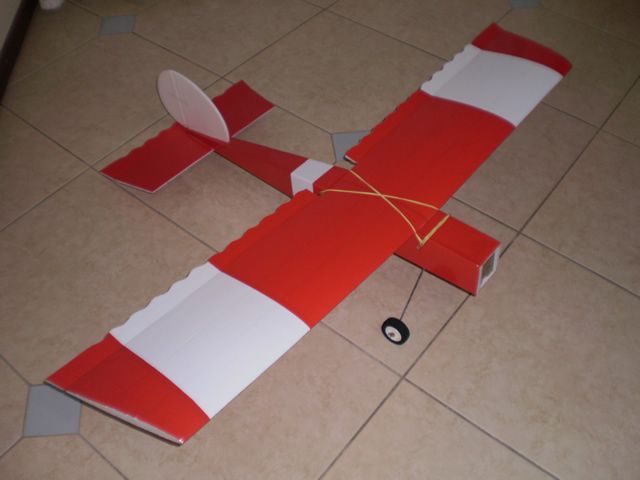

Encaixei as peças para ter uma ideia de como está ficando:

[Construção] Ugly Stick 120 cm Geral_01-1_zpsb2264250

[Construção] Ugly Stick 120 cm Geral_02-1_zps554c815d

Ainda faltam alguns detalhes da entelagem como a parte de baixo dos ailerons e as cruzes da Luftwaffe.
Próximas etapas envolvem linkagem e instalação da eletrônica.

Abraços
Ir para o topo Ir para baixo

fcoalex


fcoalex

Mensagens : 1027
Data de inscrição : 02/07/2010
Idade : 41
Localização : Santo Amaro da Imperatriz - SC

[Construção] Ugly Stick 120 cm Empty
MensagemAssunto: Re: [Construção] Ugly Stick 120 cm   [Construção] Ugly Stick 120 cm EmptyDom 12 maio 2013, 21:41

Este modelo já voou ontem no CAAB, como mostra essa foto da Michelle:

[Construção] Ugly Stick 120 cm 8728690993_09db157076_z

Mas ainda vou postar os detalhes do como ficou a linkagem, a eletrônica e as fotos finais do modelo. Até porque ainda faltam os detalhes da entelagem que comentei acima.

Abraços.


Última edição por fcoalex em Dom 12 maio 2013, 21:59, editado 2 vez(es)
Ir para o topo Ir para baixo

Daniel Redivo


Daniel Redivo

Mensagens : 570
Data de inscrição : 18/10/2011
Idade : 27
Localização : Pato Branco-PR

[Construção] Ugly Stick 120 cm Empty
MensagemAssunto: Re: [Construção] Ugly Stick 120 cm   [Construção] Ugly Stick 120 cm EmptyDom 12 maio 2013, 21:52

Ficou muito bonito o ugly stick, parabens.
Queremos o video do voo. Very Happy

Abraços
Ir para o topo Ir para baixo

fcoalex


fcoalex

Mensagens : 1027
Data de inscrição : 02/07/2010
Idade : 41
Localização : Santo Amaro da Imperatriz - SC

[Construção] Ugly Stick 120 cm Empty
MensagemAssunto: Re: [Construção] Ugly Stick 120 cm   [Construção] Ugly Stick 120 cm EmptySeg 13 maio 2013, 18:18

Daniel Redivo escreveu:
Ficou muito bonito o ugly stick, parabens.
Queremos o video do voo. Very Happy

Abraços
Valeu Daniel.

Ainda vou postar as fotos finais da construção e depois fazer um vídeo.

Abraço.
Ir para o topo Ir para baixo

Daniel Redivo


Daniel Redivo

Mensagens : 570
Data de inscrição : 18/10/2011
Idade : 27
Localização : Pato Branco-PR

[Construção] Ugly Stick 120 cm Empty
MensagemAssunto: Re: [Construção] Ugly Stick 120 cm   [Construção] Ugly Stick 120 cm EmptySeg 13 maio 2013, 19:04

Viu fcoalex, pelo que vi no ugly, o motor esta todo para fora ou parte dele ?

Abraços
Ir para o topo Ir para baixo

Amadeu Jr


Amadeu Jr

Mensagens : 1259
Data de inscrição : 05/03/2011
Idade : 50
Localização : Joinville

[Construção] Ugly Stick 120 cm Empty
MensagemAssunto: Re: [Construção] Ugly Stick 120 cm   [Construção] Ugly Stick 120 cm EmptySeg 13 maio 2013, 20:25

Tem a planta nesta escala?
Ir para o topo Ir para baixo

fcoalex


fcoalex

Mensagens : 1027
Data de inscrição : 02/07/2010
Idade : 41
Localização : Santo Amaro da Imperatriz - SC

[Construção] Ugly Stick 120 cm Empty
MensagemAssunto: Re: [Construção] Ugly Stick 120 cm   [Construção] Ugly Stick 120 cm EmptyTer 14 maio 2013, 10:47

Daniel Redivo escreveu:
Viu fcoalex, pelo que vi no ugly, o motor esta todo para fora ou parte dele ?

Abraços
Todo para fora.

Eu coloco só um reforçozinho de 5 mm de depron pra parede de fogo não ficar somente colada por trás.
Fica firme, mas não muito aerodinâmico. Como não é um modelo pra tanta velocidade, sem problemas.

O Sami Ugly Stick que eu tinha, já havia feito assim.
Ir para o topo Ir para baixo

fcoalex


fcoalex

Mensagens : 1027
Data de inscrição : 02/07/2010
Idade : 41
Localização : Santo Amaro da Imperatriz - SC

[Construção] Ugly Stick 120 cm Empty
MensagemAssunto: Re: [Construção] Ugly Stick 120 cm   [Construção] Ugly Stick 120 cm EmptyTer 14 maio 2013, 10:50

Amadeu Jr escreveu:
Tem a planta nesta escala?
Tenho o PDF contendo os estabilizadores e a lateral.

Não adicionei os ailerons, o fundo e as tampas na planta.

Se quiser, posso postar o PDF (para imprimir em A4).
Ir para o topo Ir para baixo

fcoalex


fcoalex

Mensagens : 1027
Data de inscrição : 02/07/2010
Idade : 41
Localização : Santo Amaro da Imperatriz - SC

[Construção] Ugly Stick 120 cm Empty
MensagemAssunto: Re: [Construção] Ugly Stick 120 cm   [Construção] Ugly Stick 120 cm EmptyTer 14 maio 2013, 11:05

fcoalex escreveu:
Amadeu Jr escreveu:
Tem a planta nesta escala?
Tenho o PDF contendo os estabilizadores e a lateral.

Não adicionei os ailerons, o fundo e as tampas na planta.

Se quiser, posso postar o PDF (para imprimir em A4).
Vou fazer o seguinte... completar a planta com as partes que faltam e postá-la até eu finalizar da construção.
Ir para o topo Ir para baixo

fcoalex


fcoalex

Mensagens : 1027
Data de inscrição : 02/07/2010
Idade : 41
Localização : Santo Amaro da Imperatriz - SC

[Construção] Ugly Stick 120 cm Empty
MensagemAssunto: Re: [Construção] Ugly Stick 120 cm   [Construção] Ugly Stick 120 cm EmptyDom 26 maio 2013, 19:18

Boa noite pessoal.

O Ugly Stick está totalmente pronto. Seguem as fotos finais da montagem.

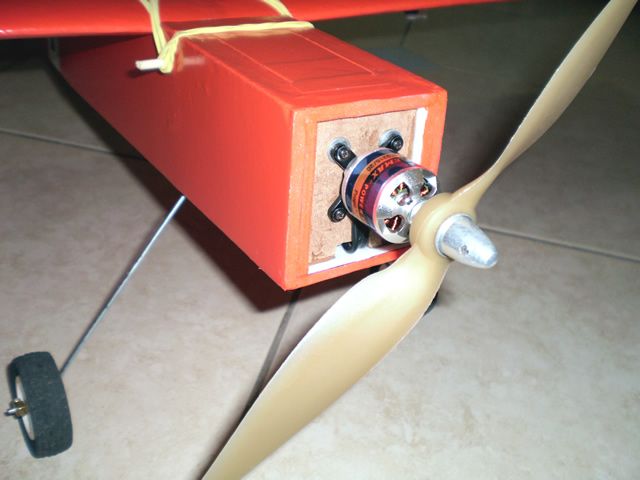

Instalação do motor:
[Construção] Ugly Stick 120 cm Motor_01-1_zpsb0f93963

Linkagem do profundor:
[Construção] Ugly Stick 120 cm Linkagem_profundor_zps555cccdb

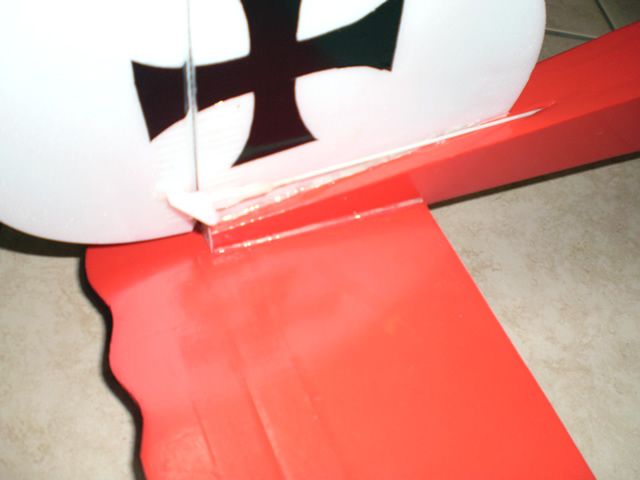

Linkagem do leme:
[Construção] Ugly Stick 120 cm Linkagem_leme_zpsc78982dd

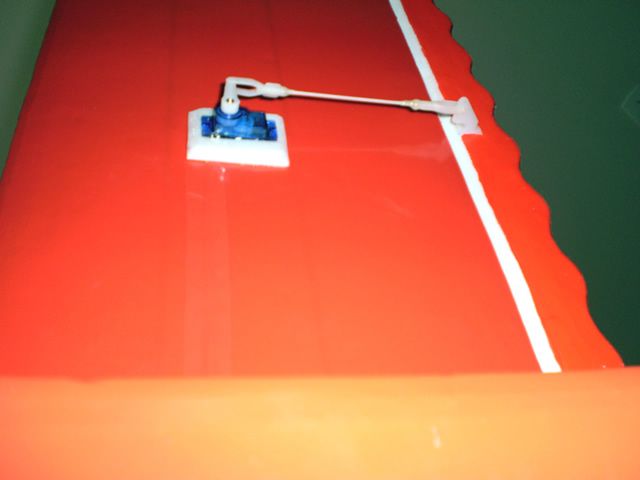

Linkagem de um aileron:
[Construção] Ugly Stick 120 cm Linkagem_aileron_zps04d7b054

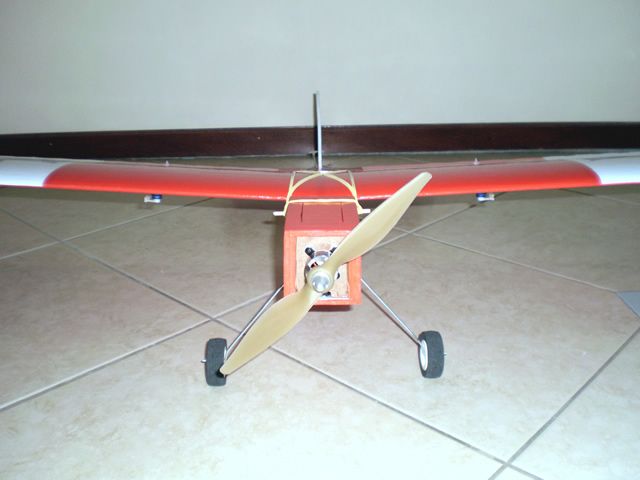

Vista de frente:
[Construção] Ugly Stick 120 cm Frente_01_zpsb62623fe

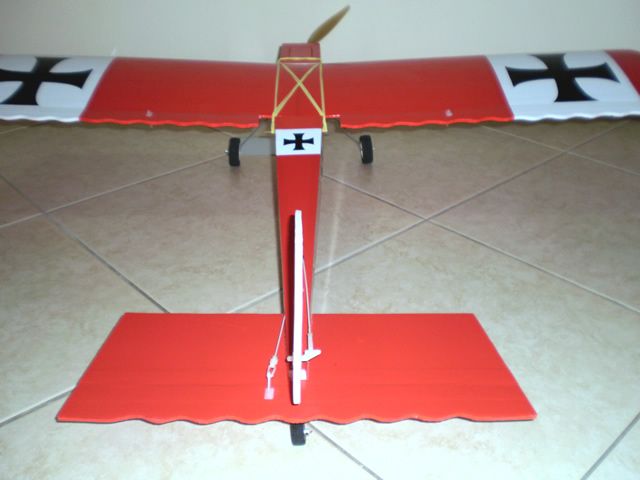

Vista de trás:
[Construção] Ugly Stick 120 cm Tras_01_zps47ddfbdc

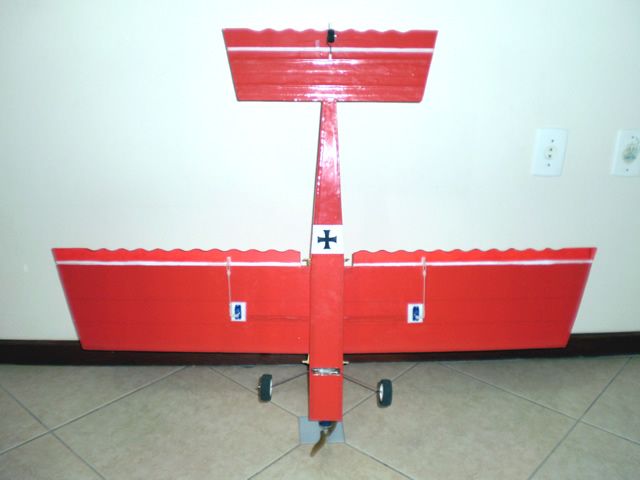

Dorso:
[Construção] Ugly Stick 120 cm Dorso_01_zpsb223a58e

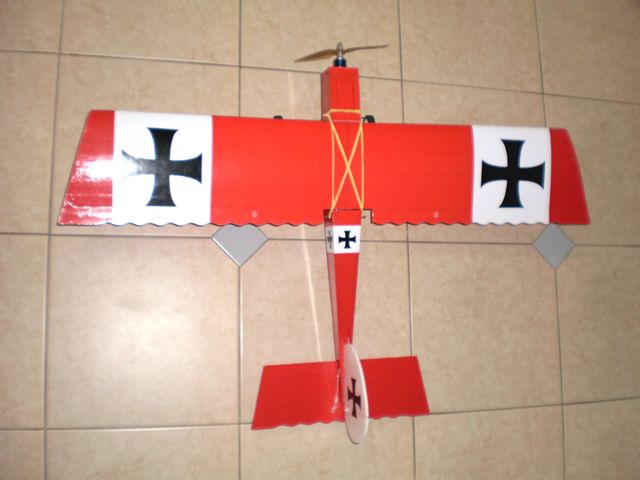

Vista superior:
[Construção] Ugly Stick 120 cm Uglystick_02_zpsfa6df606

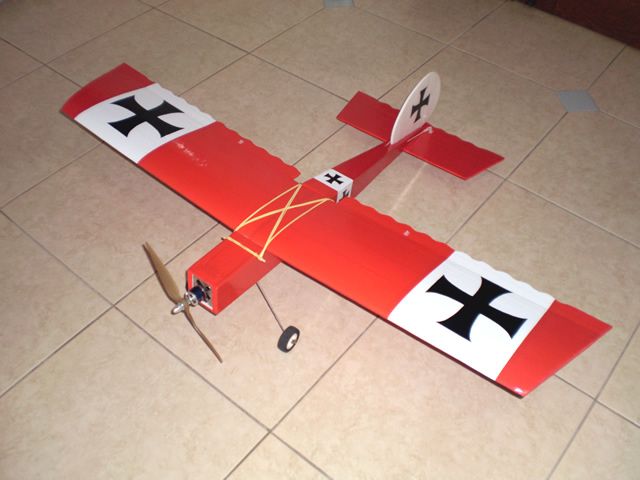

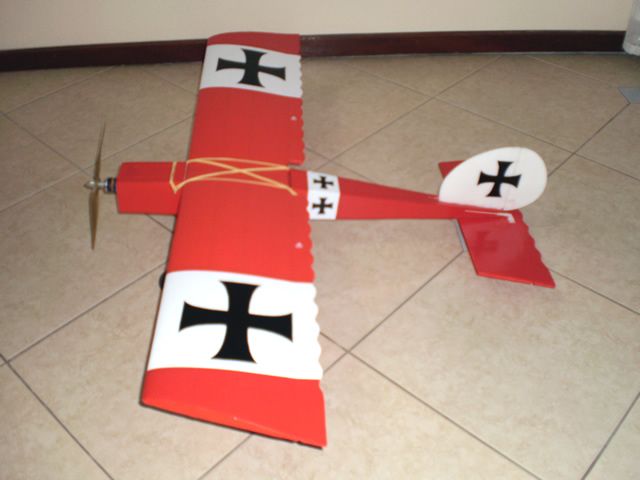

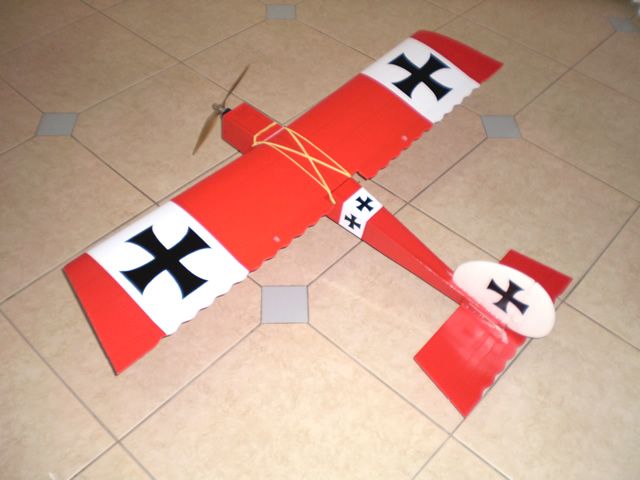

Visão geral:
[Construção] Ugly Stick 120 cm Uglystick_04_zps8c16e54d

[Construção] Ugly Stick 120 cm Uglystick_01_zps11ad0077

[Construção] Ugly Stick 120 cm Uglystick_03_zpsf75ae785

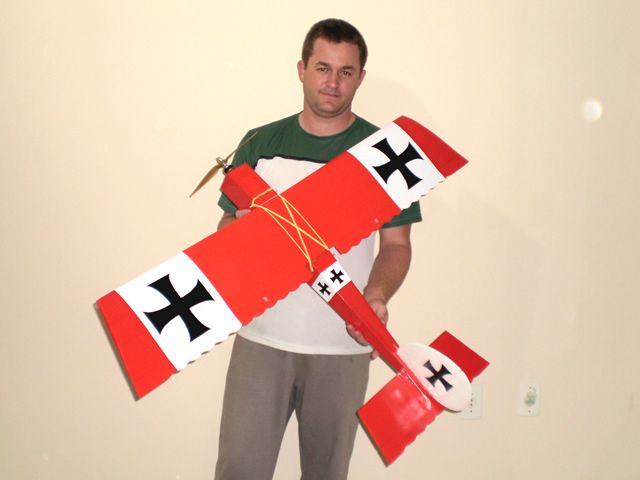

Criador e criatura: lol!
[Construção] Ugly Stick 120 cm Criador_criatura_zpscef8429d

Abraços.
Ir para o topo Ir para baixo

fcoalex


fcoalex

Mensagens : 1027
Data de inscrição : 02/07/2010
Idade : 41
Localização : Santo Amaro da Imperatriz - SC

[Construção] Ugly Stick 120 cm Empty
MensagemAssunto: Re: [Construção] Ugly Stick 120 cm   [Construção] Ugly Stick 120 cm EmptySeg 27 maio 2013, 09:32

O Ugly Stick ficou com um voo bem intermediário entre um modelo Treinador e Esporte... voo típico de um Ugly Stick. cheers

O peso de voo do modelo ficou com 760g.
Mas posso "emagrecê-lo" 30g trocando a bateria de 1800 mAh por uma de 1600 mAh... vou testar pra ver como ele se comporta.

A ideia inicial da construção era "matar a saudade" do outro Stick que eu tinha (esse do avatar) mas seguindo uma proposta de ter modelos um pouquinho maiores (com 120 cm de envergadura). Posso afirmar que esse modelo cumpriu e até superou esse objetivo... gostei demais dele.

Espero fazer um vídeo do voo o quanto antes.

Abraços.
Ir para o topo Ir para baixo

DuduPacheco


DuduPacheco

Mensagens : 16
Data de inscrição : 25/04/2013
Localização : Criciúma/SC

[Construção] Ugly Stick 120 cm Empty
MensagemAssunto: Re: [Construção] Ugly Stick 120 cm   [Construção] Ugly Stick 120 cm EmptySeg 27 maio 2013, 09:52

Parabéns, ficou bem bonito!
Ir para o topo Ir para baixo

fcoalex


fcoalex

Mensagens : 1027
Data de inscrição : 02/07/2010
Idade : 41
Localização : Santo Amaro da Imperatriz - SC

[Construção] Ugly Stick 120 cm Empty
MensagemAssunto: Re: [Construção] Ugly Stick 120 cm   [Construção] Ugly Stick 120 cm EmptySeg 27 maio 2013, 10:13

DuduPacheco escreveu:
Parabéns, ficou bem bonito!
Valeu Dudu.
Ir para o topo Ir para baixo

fcoalex


fcoalex

Mensagens : 1027
Data de inscrição : 02/07/2010
Idade : 41
Localização : Santo Amaro da Imperatriz - SC

[Construção] Ugly Stick 120 cm Empty
MensagemAssunto: Re: [Construção] Ugly Stick 120 cm   [Construção] Ugly Stick 120 cm EmptySeg 27 maio 2013, 12:33

Fotinho do Stick com o "irmão" dele (Telemaster 120) sábado no CAAB. cheers

[Construção] Ugly Stick 120 cm 8834539700_e633d3276a_z

Foto da Michelle.
Ir para o topo Ir para baixo

Andre K


Andre K

Mensagens : 58
Data de inscrição : 30/07/2011
Localização : Chapecó - SC

[Construção] Ugly Stick 120 cm Empty
MensagemAssunto: Re: [Construção] Ugly Stick 120 cm   [Construção] Ugly Stick 120 cm EmptySeg 27 maio 2013, 19:13

Quase desenterrando o tópico, o corte da asa vc fez com arco mesmo?
Ir para o topo Ir para baixo

fcoalex


fcoalex

Mensagens : 1027
Data de inscrição : 02/07/2010
Idade : 41
Localização : Santo Amaro da Imperatriz - SC

[Construção] Ugly Stick 120 cm Empty
MensagemAssunto: Re: [Construção] Ugly Stick 120 cm   [Construção] Ugly Stick 120 cm EmptyTer 28 maio 2013, 08:49

Andre K escreveu:
Quase desenterrando o tópico, o corte da asa vc fez com arco mesmo?
Não. Eu compro as asas cortadas.
Só mando as especificações para um colega e ele corta a asa pra mim.
Ir para o topo Ir para baixo

Andre K


Andre K

Mensagens : 58
Data de inscrição : 30/07/2011
Localização : Chapecó - SC

[Construção] Ugly Stick 120 cm Empty
MensagemAssunto: Re: [Construção] Ugly Stick 120 cm   [Construção] Ugly Stick 120 cm EmptyTer 28 maio 2013, 09:59

Eu sofro um bocado pra cortar no arco... e tenho um trabalho de lixa pra deixar ele legal... Quem sabe um dia consiga uma CNC pra isso.... Surprised
Ir para o topo Ir para baixo

Conteúdo patrocinado




[Construção] Ugly Stick 120 cm Empty
MensagemAssunto: Re: [Construção] Ugly Stick 120 cm   [Construção] Ugly Stick 120 cm Empty

Ir para o topo Ir para baixo



[Construção] Ugly Stick 120 cm

Ver o tópico anterior Ver o tópico seguinte Ir para o topo
Página 1 de 2Ir à página : 1, 2  Seguinte

 Tópicos semelhantes

-
» [CONSTRUÇÃO] Minha primeira construção - Ugly Stick 1.20 de envergadura.
» Construção Ugly Stick.
» Ugly Stick verde
» Meu novo Ugly stick.
» Set para Ugly Stick

Permissões neste sub-fórumNão podes responder a tópicos
  :: Aeromodelismo Elétrico :: Construção, Review, Dicas e Tutoriais-
Como criar um fórum | ©phpBB | Fórum gratuito de ajuda | Denunciar um abuso | Criar um fórum
