Varios tipos de resistores.

De fio:

Normais.
De carvão.





SMD:

Resistores de filme metálico.

Resistores variáveis.











Simbolos:





Outros tipos:

Os calculos de resistores:

Circuito série.
RT é a resistencia total.



Circuito paralelo:

Diodos.

Funcionamento básico

A função básica do diodo retificador é deixar a corrente passar em um sentido e bloquear a corrente no sentido contrário, como se fosse uma rua de mão única. Por isso ele é muito utilizado em fontes de alimentação, transformando energia alternada (AC) em energia contínua (DC).

Simbolos e aparencia.
















Testando diodos:

Mais alguns tipos de diodos:

Diodo zener.

Diodo com a finalidade de regular ou limitar a tensão.






circuitos com diodos zener





Simbolo:





Foto:





Zener SMD:

Pontes retificadoras.

Simbolos.




Aparencia:








Medidas:



Outros tipos:

Diodos smd.

Transistores bipolares.

Aplifica pequenos sinais injetados em sua base onde são colhidos no coletor ou emissor:
E dividem-se em:
1 - Transístores de baixa potência - Tem o corpo pequeno e são usados em circuitos de baixo consumo de energia elétrica. É o tipo mais usado.

2 - Transístores de média potência - Possuem o corpo um pouco maior (geralmente retangulares). Alguns têm uma aba metálica para parafusá-lo num dissipador de calor.

3 - Transístores de alta potência - Possuem o corpo todo metálico ou retangular de plástico com um furo para parafusá-lo num dissipador.

Seus terminais são Base, Coletor e Emissor

Base é o terminal em que são injetados pequenos sinais á serem amplificados.
Coletor é o terminal onde são coletados os sinais amplificados.
Emissor é o terminal onde em muitas configurações são coletados os sinais amplificados também.

Simbolos:





Tanto transistor PNP ou NPN tem a mesma função, apenas a polarização é diferente.





Transistores de diversos tipos:













Configuração e disposição de terminais.

Transistores SMD:

Soldagem smd:

Transistores de RF (radiofrequencia)
São transistores especiais específicos para rf, com caracteristicas um pouco diferente dos transistores normais.

smd:

Transistor de rf bipolar.

Teste simples com o multímetro:

transistor pnp



transistor npn:

Cristais osciladores.

Um oscilador de cristal é um componente eletrônico que utiliza a ressonância de um cristal em vibração de um material piezoeletrônico, para criar um sinal elétrico com uma frequência bastante precisa. Esta frequência é comumente usada para medir precisamente o tempo, tais como em relógios de quartzo, bem como para estabilizar frequências de transmissores de rádio. O cristal piezoelétrico mais utilizado é quartzo.

simbolo:



Aspectos:















Ligação e funcionamento

Cristais osciladores geralmente tem sua frequencia de oscilação inscrita no invólucro geralmente em Mhz ou Khz:

48 Mhz





4 Mhz





12 Mhz

Osciladores e filtros ceramicos:

Ressonador cerâmico é um componente eletrônico que quando combinado com outros apropriados, pode produzir oscilações numa frequência específica. Consiste em forma de tensão de um capacitor variável que age de forma parecida com um cristal de quartzo, sendo feito de cerâmica de piezoeletricidade para alta estabilidade, que geralmente conduz o titanato de zircônio, que tem funções como um ressonador mecânico. Quando a voltagem é aplicada, o modo que o piezoelétrico vibra causa um sinal oscilatório. A espessura do substrato da cerâmica determina a frequência de ressonância do dispositivo.

Tem a mesma função do cristal, mas com estabilidade menor e menos precisão.
São usados em filtros ou osciladores de batimento.

Exemplo

455 Khz



outro tipo 3 terminais:





50 Khz:





Circuito de aplicação:

Tiristores.
A função de um tirístor é de abrir e fechar circuitos com grandes cargas, como motores, electroímans , aquecedores, converter CA em CC, CC em CA. Os tirístores trabalham sempre entre dois estados de funcionamento: o corte e a condução, por isso podemos dizer que são dispositivos de comutação.

como funciona:







simbolo do tiristor

SCR







terminais:





Tipos:




SCR:





Triac:

Testes de tiristores.



Circuitos com tiristores.







Placa do circuito acima:

Indutores.

O indutor, também conhecido como choque ou bobina, é um componente elétrico capaz de armazenar energia em um campo magnético gerado pela corrente que o circula. Essa capacidade é chamada de indutância e é medida em Henrys (H).

De maneira geral, um indutor é composto por um fio condutor enrolado em forma de espiral. Cada volta da bobina é chamada de espira e a sua quantidade influencia diretamente na intensidade do campo magnético gerado.

Seguem a mesma sequencia de unidades:

Henry
mili henry
micro henry

Obedecem também em alguns casos a tabela de cores de resistores e capacitores.



Desenhos:







Calculo de indutancia.

Tipos.

Nucleo de ar.
São indutores que não utilizam núcleo de material ferromagnético. Possuem baixa indutância e são utilizadas em altas frequências, pois não apresentam as perdas de energia causadas pelo núcleo, as quais aumentam consideravelmente com a frequência.




Nucleo de ferrite.
Feitas de um tipo de cerâmica ferrimagnética não condutora, não apresentando correntes parasitas, além de baixa histerese. São empregas em altas frequências, onde o material apresenta maior rendimento.






Miniatura 100 Micro henries





Micro indutores 470 Micro henries.

Indutores variáveis









Indutor toroidal








honeycomb

Tabela de leitura para indutores



Para simplificar :

1 uH : marrom preto dourado

10 uH : marrom preto preto

100 uH : marrom preto marrom

1 mH : marrom preto vermelho

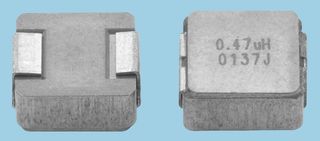

Indutores SMD











Tabela para alguns indutores smd.
