Algumas tabelas úteis:



Conhecendo componentes eletronicos - Página 3 Tabela2

Conhecendo componentes eletronicos - Página 3 Componentes6

Conhecendo componentes eletronicos - Página 3 Componentes8

Conhecendo componentes eletronicos - Página 3 Tabela_zener

Conhecendo componentes eletronicos - Página 3 Ar

Conhecendo componentes eletronicos - Página 3 Formulasemcirculo1qx
Ir para o topo Ir para baixo

CONDOR


CONDOR

Mensagens : 136
Data de inscrição : 08/12/2011
Idade : 64
Localização : Dois Córregos S.P

Conhecendo componentes eletronicos - Página 3 Empty
MensagemAssunto:    Conhecendo componentes eletronicos - Página 3 EmptyTer 04 Jun 2013, 01:56

Mais aplicações: Very Happy Very Happy Very Happy Very Happy Very Happy Very Happy Very Happy Very Happy

Conhecendo componentes eletronicos - Página 3 80045183lg8

Conhecendo componentes eletronicos - Página 3 Arte_eletronica

Conhecendo componentes eletronicos - Página 3 Spock2gifjpg_497

Conhecendo componentes eletronicos - Página 3 26

Conhecendo componentes eletronicos - Página 3 Arte+eletronica+3
Ir para o topo Ir para baixo

CONDOR


CONDOR

Mensagens : 136
Data de inscrição : 08/12/2011
Idade : 64
Localização : Dois Córregos S.P

Conhecendo componentes eletronicos - Página 3 Empty
MensagemAssunto:    Conhecendo componentes eletronicos - Página 3 EmptyTer 04 Jun 2013, 01:59

Servos.

Conhecendo componentes eletronicos - Página 3 %D9%85%D8%AD%D8%B1%D9%83_%D8%B3%D9%8A%D8%B1%D9%81%D9%88

Conhecendo componentes eletronicos - Página 3 Servo-4

Conhecendo componentes eletronicos - Página 3 Servo_Breakdown

Conhecendo componentes eletronicos - Página 3 XServoTest555



circuito para servos com arduino e blootooth

Conhecendo componentes eletronicos - Página 3 Servobluetooth_schem

Ir para o topo Ir para baixo

CONDOR


CONDOR

Mensagens : 136
Data de inscrição : 08/12/2011
Idade : 64
Localização : Dois Córregos S.P

Conhecendo componentes eletronicos - Página 3 Empty
MensagemAssunto:    Conhecendo componentes eletronicos - Página 3 EmptyTer 04 Jun 2013, 02:03

LCD.

São compnentes usados para visualização ou mini tela.
simbolo:

Conhecendo componentes eletronicos - Página 3 Figura_1_display_lcd

Tabela de função:

Conhecendo componentes eletronicos - Página 3 Lcd5

Conhecendo componentes eletronicos - Página 3 Lcd_4x20_blue

Conhecendo componentes eletronicos - Página 3 Lcd162b-yhy



Circuitos com LCD

Conhecendo componentes eletronicos - Página 3 SerialLCD


Conhecendo componentes eletronicos - Página 3 DisplayLCD+16x2+esquema

Ir para o topo Ir para baixo

CONDOR


CONDOR

Mensagens : 136
Data de inscrição : 08/12/2011
Idade : 64
Localização : Dois Córregos S.P

Conhecendo componentes eletronicos - Página 3 Empty
MensagemAssunto:    Conhecendo componentes eletronicos - Página 3 EmptyTer 04 Jun 2013, 09:21

Tabelas lógicas de circuitos integrados ou CI.

Existem CI cm milhares de funções, vamos ver alguns:

Conhecendo componentes eletronicos - Página 3 P12d9

Conhecendo componentes eletronicos - Página 3 Eledigital1

Conhecendo componentes eletronicos - Página 3 Portaslogicas

Conhecendo componentes eletronicos - Página 3 Cifoto

Conhecendo componentes eletronicos - Página 3 FPC_AC20051107f

Conhecendo componentes eletronicos - Página 3 Thumb_medium_ZZHEF4094SMD_Circuito-Integrado-HEF4094-SMD_1

Conhecendo componentes eletronicos - Página 3 Microcontroladores-e-circuitos-integrados_MLB-O-199535588_6514

Vista geral interna e disposição de terminais.

Conhecendo componentes eletronicos - Página 3 Digi_aula22_fig1_05_2

Conhecendo componentes eletronicos - Página 3 IRS2093-pinout

Conhecendo componentes eletronicos - Página 3 ET-AVR_Stamp_ATMega128_D

Conhecendo componentes eletronicos - Página 3 ATmega128-16AU%20ATmega1281-16AU%20ATmega2561-16AU

Exemplo de circuito com o Atmega.
Conhecendo componentes eletronicos - Página 3 20070915b


Exemplo de integrado simples e suas portas

Conhecendo componentes eletronicos - Página 3 240px-7400

Integrado para controlador de motores de passo.

Conhecendo componentes eletronicos - Página 3 CircuitoULN



Última edição por CONDOR em Ter 04 Jun 2013, 09:34, editado 2 vez(es)
Ir para o topo Ir para baixo

CONDOR


CONDOR

Mensagens : 136
Data de inscrição : 08/12/2011
Idade : 64
Localização : Dois Córregos S.P

Conhecendo componentes eletronicos - Página 3 Empty
MensagemAssunto: Re: Conhecendo componentes eletronicos   Conhecendo componentes eletronicos - Página 3 EmptyTer 04 Jun 2013, 09:24

Display:

Conhecendo componentes eletronicos - Página 3 DisplayUso

Tabela de funcionamento:

Conhecendo componentes eletronicos - Página 3 SG_clock_display_conn

Visão interna:

Conhecendo componentes eletronicos - Página 3 7segLed

Aparencia:

Conhecendo componentes eletronicos - Página 3 Display_7_segmentos_0.39_M

Conhecendo componentes eletronicos - Página 3 4digit-7segment-display-white

Conhecendo componentes eletronicos - Página 3 1349-2

Ir para o topo Ir para baixo

CONDOR


CONDOR

Mensagens : 136
Data de inscrição : 08/12/2011
Idade : 64
Localização : Dois Córregos S.P

Conhecendo componentes eletronicos - Página 3 Empty
MensagemAssunto:    Conhecendo componentes eletronicos - Página 3 EmptyTer 04 Jun 2013, 09:29

Buzzer:

É um transdutor que emite sinal ou pequeno auto falante piezo elétrico.

Dispositivo para aplicação de pequenos sons e emissores de sinais sonoros:

Símbolo:



Conhecendo componentes eletronicos - Página 3 Schematic-symbols-buzzer

Alguns tipos:

Conhecendo componentes eletronicos - Página 3 Buzzer%20z



Vista interna:

Conhecendo componentes eletronicos - Página 3 Structure-pz


circuitos com buzzer

Conhecendo componentes eletronicos - Página 3 Button_buzzer_schem

Conhecendo componentes eletronicos - Página 3 Excitador_para_buzzer_com_555

como alarme de baixa tensão da bateria.

Conhecendo componentes eletronicos - Página 3 2-4s-alarme-de-baixa-tensao-tipo-buzzer-duplo_qpyy1357287955837

Buzzer SMD
Conhecendo componentes eletronicos - Página 3 SMD-Buzzer-SMD-1307-

Conhecendo componentes eletronicos - Página 3 40AL1_40AP1

Conhecendo componentes eletronicos - Página 3 SMD_Buzzer
Ir para o topo Ir para baixo

CONDOR


CONDOR

Mensagens : 136
Data de inscrição : 08/12/2011
Idade : 64
Localização : Dois Córregos S.P

Conhecendo componentes eletronicos - Página 3 Empty
MensagemAssunto:    Conhecendo componentes eletronicos - Página 3 EmptyTer 04 Jun 2013, 09:35

Exelente site para localizar componentes eletronicos.

É só digitar nos campos de procura.

http://www.farnellnewark.com.br/semicondutoresdiscretos,dept,4442430.aspx

http://www.opoen.com.br/home/produto/codigo:20461/220uf-tantalo-case-d-smd-6-3v-superficie-capacitor-tantalum
Ir para o topo Ir para baixo

CONDOR


CONDOR

Mensagens : 136
Data de inscrição : 08/12/2011
Idade : 64
Localização : Dois Córregos S.P

Conhecendo componentes eletronicos - Página 3 Empty
MensagemAssunto:    Conhecendo componentes eletronicos - Página 3 EmptyTer 04 Jun 2013, 09:37


Gstaram?

Para alguns é arroz com feijão, mas para quem não conhece muito componentes e funcionamento é um bom passo para iniciar.

Se alguém tiver material, posta para contribuir com esse tópico.

Logo mais acrescento mais algo.
Ir para o topo Ir para baixo

Jacson Eletrônica


Jacson Eletrônica

Mensagens : 3
Data de inscrição : 16/02/2013
Localização : Palhoca sc

Conhecendo componentes eletronicos - Página 3 Empty
MensagemAssunto: Re: Conhecendo componentes eletronicos   Conhecendo componentes eletronicos - Página 3 EmptySáb 08 Jun 2013, 18:53

Tenho um Osciloscópio Kemwood de 20MHz 2 Canais, Acompanha duas ponteiras. Estou vendendo R$ 500,00.
Ir para o topo Ir para baixo

CONDOR


CONDOR

Mensagens : 136
Data de inscrição : 08/12/2011
Idade : 64
Localização : Dois Córregos S.P

Conhecendo componentes eletronicos - Página 3 Empty
MensagemAssunto:    Conhecendo componentes eletronicos - Página 3 EmptyTer 02 Jul 2013, 18:52

Vai aí uma tabela de fios.

Conhecendo componentes eletronicos - Página 3 Tabela+de+fios
Ir para o topo Ir para baixo

CONDOR


CONDOR

Mensagens : 136
Data de inscrição : 08/12/2011
Idade : 64
Localização : Dois Córregos S.P

Conhecendo componentes eletronicos - Página 3 Empty
MensagemAssunto:    Conhecendo componentes eletronicos - Página 3 EmptyTer 02 Jul 2013, 18:53

Calculo animado e automatico de indutancia:

http://www.webcooltools.com/Engg/m&rf/Bondwire%20Inductance.html
Ir para o topo Ir para baixo

CONDOR


CONDOR

Mensagens : 136
Data de inscrição : 08/12/2011
Idade : 64
Localização : Dois Córregos S.P

Conhecendo componentes eletronicos - Página 3 Empty
MensagemAssunto:    Conhecendo componentes eletronicos - Página 3 EmptyTer 02 Jul 2013, 18:54

Para quem gosta de pesquisar e conhecer um pouco mais sobre antenas receptores e mais um pouco:

http://www.listenersguide.org.uk/pdf/practical-radio-circuits-raymond-haigh.pdf
Ir para o topo Ir para baixo

CONDOR


CONDOR

Mensagens : 136
Data de inscrição : 08/12/2011
Idade : 64
Localização : Dois Córregos S.P

Conhecendo componentes eletronicos - Página 3 Empty
MensagemAssunto:    Conhecendo componentes eletronicos - Página 3 EmptyTer 15 Jul 2014, 01:09

Continuando;;;


Opto acopladores.


São usados na maioria das vezes para isolar estágios do circuito.

Todos os opto-acopladores têm a mesma característica - um circuito ativa outro circuito por uma ligação óptica - passando informação de um circuito para outro Através de um transmissor de luz e um receptor de luz.

Há várias diferenças entre opto-acopladores.

Alguns têm um transistor, triac ou Schmitt Trigger SAÍDA, alguns têm isolamento alto e outros têm uma velocidade alta de operação. Alguns transmitirão informação auditiva e digital, outro transmitirá só informação digital.

Podem ser usadas versões de transistor para transmitir informação digital ou auditiva.

Écomposto de um emissor de luz e um foto receptor de luz, podendo acionar um transistor , fets, triacs, diacs , etc... inseridos no invólucro em forma de circuito integrado.

Existem vários tipos de acopladores opticos:

Opto-fet, Opto-transistor,Opto-diace Opto-triac

Vamos ver alguns deles...

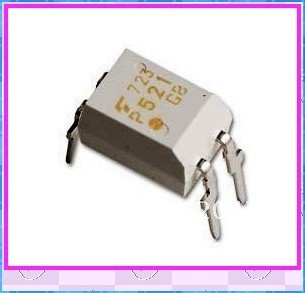

Opto transistor.

Conhecendo componentes eletronicos - Página 3 AcopladorOtico


Conhecendo componentes eletronicos - Página 3 ACOPLADOR%20OTICO_EXEMPLO

Conhecendo componentes eletronicos - Página 3 Acopladores%20opticos

Conhecendo componentes eletronicos - Página 3 Acoplador-optico

Conhecendo componentes eletronicos - Página 3 498819642_715

Com vários transistores, triacs , fets e portas lógicas internos:

Conhecendo componentes eletronicos - Página 3 OptoCouplers-2

Exemplos de circuitos..

Conhecendo componentes eletronicos - Página 3 Preview_html_5f6a7da8

Conhecendo componentes eletronicos - Página 3 04

Conhecendo componentes eletronicos - Página 3 FotoaclopadoremCA

Conhecendo componentes eletronicos - Página 3 Lpt-interruptor

Ir para o topo Ir para baixo

CONDOR


CONDOR

Mensagens : 136
Data de inscrição : 08/12/2011
Idade : 64
Localização : Dois Córregos S.P

Conhecendo componentes eletronicos - Página 3 Empty
MensagemAssunto:    Conhecendo componentes eletronicos - Página 3 EmptyTer 15 Jul 2014, 01:10

Outro tipo de acoplador...

Conhecendo componentes eletronicos - Página 3 Acoplamento-otico




Um esquema de um esc elementar usando acopladores:


Conhecendo componentes eletronicos - Página 3 Sch

Ir para o topo Ir para baixo

CONDOR


CONDOR

Mensagens : 136
Data de inscrição : 08/12/2011
Idade : 64
Localização : Dois Córregos S.P

Conhecendo componentes eletronicos - Página 3 Empty
MensagemAssunto:    Conhecendo componentes eletronicos - Página 3 EmptyTer 15 Jul 2014, 01:13

Transformadores.


TRANSFORMADOR.

O transformador é formado por um núcleo de ferro, onde são
enrolados os enrolamentos primário e secundário, normalmente com fios de
cobre. Sua principal função é aumentar ou abaixar uma tensão aplicada em
seu enrolamento primário ou vice-versa.
O princípio de funcionamento do transformador é baseado num
fenômeno conhecido como indução eletromagnética. Quando
movimentamos um condutor dentro de um campo magnético, aparece em
seus extremos uma DDP, que é chamada de tensão induzida. O mesmo
irá acontecer se o condutor se mantiver em repouso e movimentarmos o
campo magnético. É necessário, portanto, que haja um movimento relativo
entre o campo magnético e o condutor para que apareça nos extremos dele
uma tensão induzida.


Conhecendo componentes eletronicos - Página 3 Transformadores



Composição:

Conhecendo componentes eletronicos - Página 3 Transformador(1)


Conhecendo componentes eletronicos - Página 3 Ins0066_01


Tipos de enrolamentos:

Conhecendo componentes eletronicos - Página 3 Ins0066_02


Ir para o topo Ir para baixo

CONDOR


CONDOR

Mensagens : 136
Data de inscrição : 08/12/2011
Idade : 64
Localização : Dois Córregos S.P

Conhecendo componentes eletronicos - Página 3 Empty
MensagemAssunto:    Conhecendo componentes eletronicos - Página 3 EmptyTer 15 Jul 2014, 01:19

Tipos de transformadores.


De ferrite...

Conhecendo componentes eletronicos - Página 3 Transformadores_1thumb



Conhecendo componentes eletronicos - Página 3 Transformadores_3thumb



Laminado

Conhecendo componentes eletronicos - Página 3 Laminas-ei-para-transformadores_MLB-O-148497579_8694


Conhecendo componentes eletronicos - Página 3 Transformador34


Conhecendo componentes eletronicos - Página 3 Trafos-transformadores-rebobinagem-etc-1361263z0


Toroidais.


Conhecendo componentes eletronicos - Página 3 Transformador_Toroidal_1


Conhecendo componentes eletronicos - Página 3 Toroidal_transformers


De ferrite.

Conhecendo componentes eletronicos - Página 3 Bobbin_toroidal_coil_transformer_for_auto_54966





De rede de distribuição com indicação em KVA (Kilo volt Ampere) também laminados.

O núcleo e os enrolamentos são mergulhados em óleo mineral isolante.

As aletas são para refrigeração.


Conhecendo componentes eletronicos - Página 3 Transformadores-novos-baratos-300-150-e-1125-kva_MLB-F-4363764792_052013


Conhecendo componentes eletronicos - Página 3 Transformadores-novos-baratos-300-150-e-1125-kva_MLB-F-4363764894_052013




De sub estação.

Geralmente são construídos para varios MVA (Mega Volt Ampere)

Em sua maioria são trifásicos.

Além das aletas de refrigeração possuem ventiladores acionados por sensores que ajudam na ventilação "forçada "

Existe em cima deles tanques de óleo mineral ou chamados tanques de expanção, os quais suprem de óleo para arrefecimento dos enrolamentos e quando esse óleo se contrai ou se expande com a temperatura esses tanques compensam o volume.


Conhecendo componentes eletronicos - Página 3 Trans


Transformadores de corrente ( TC)

Usados em média e alta tensão, onde é obtida a leitura de corrente em baixa tensão para os equipamentos de medição e proteção.


Conhecendo componentes eletronicos - Página 3 47447


Conhecendo componentes eletronicos - Página 3 14381




Transformadores de potencial ou tensão (TP)

Usados em média e alta tensão, onde é obtida leituras de tensão em baixa tensão para os equipamentos de medição e proteção.



Conhecendo componentes eletronicos - Página 3 Outdoor_Potential_Transformer


Ir para o topo Ir para baixo

CONDOR


CONDOR

Mensagens : 136
Data de inscrição : 08/12/2011
Idade : 64
Localização : Dois Córregos S.P

Conhecendo componentes eletronicos - Página 3 Empty
MensagemAssunto:    Conhecendo componentes eletronicos - Página 3 EmptyTer 15 Jul 2014, 01:20


Desenhos básicos de fontes e retificação.


http://www.changpuak.ch/electronics/downloads/AN1707-POWER_SUPPLY_DESIGN.pdf


Ir para o topo Ir para baixo

CONDOR


CONDOR

Mensagens : 136
Data de inscrição : 08/12/2011
Idade : 64
Localização : Dois Córregos S.P

Conhecendo componentes eletronicos - Página 3 Empty
MensagemAssunto:    Conhecendo componentes eletronicos - Página 3 EmptyTer 15 Jul 2014, 01:21



Aí vai uma apostila de eletrônica básica em pdf.

Espero que gostem.


http://www.te1.com.br/2014/02/download-apostila-eletronica-basica/#axzz2tIIux8Xa
Ir para o topo Ir para baixo

Conteúdo patrocinado




Conhecendo componentes eletronicos - Página 3 Empty
MensagemAssunto: Re: Conhecendo componentes eletronicos   Conhecendo componentes eletronicos - Página 3 Empty

Ir para o topo Ir para baixo



Conhecendo componentes eletronicos

Ver o tópico anterior Ver o tópico seguinte Ir para o topo
Página 3 de 3Ir à página : Anterior  1, 2, 3

 Tópicos semelhantes

-
» Componentes para iniciar

Permissões neste sub-fórumNão podes responder a tópicos
  :: Eletrônica :: Construção, Review, Dicas e Tutoriais-
Um fórum grátis | ©phpBB | Fórum gratuito de ajuda | Denunciar um abuso | Fórum grátis
