MensagemAssunto: Spacewalker   Spacewalker EmptyQui 29 Ago 2013, 22:56

Meu primeiro modelo asa baixa foi o Calmarco, este será o segundo, nesta construção não utilizarei elásticos para prender a asa, seguir escala. Smile

Planta.
Spacewalker Spacewalkerp

Dados técnicos:
Motor Turnigy 2213 20turn 1050kv 19A Outrunner
ESC HK 30A
Turnigy TG9e 9g / 1.5kg / 0.10sec Eco Micro Servo
Hélice SF E-Prop 10x4.7 / APC style 9x6-E
Bateria Nano-Tech 25~50C 3S 1600 mHa / Turnigy 1500mHa e 1300mHa

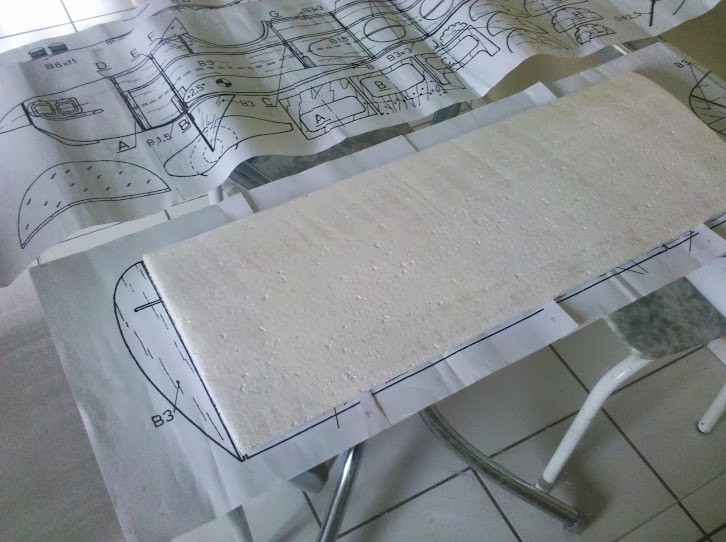

Começando pela parte mais difícil pra mim, a asa, fiz o perfil em papelão para o arco de corte, utilizarei isopor P0, sei de suas desvantagens, mas é o que tenho disponível Sad

Spacewalker IMG_20130314_131746
Spacewalker IMG_20130314_131756

Não tenho a técnica do arco de corte, sempre ficam umas falhas Smile
Spacewalker IMG_20130314_133052
Spacewalker IMG_20130315_074002

Coloco as varetas de fibra de vidro (1.8mm) em posições diferentes.
Spacewalker IMG_20130316_103055
Spacewalker IMG_20130316_103809

Diedro 5°, utilizei cola de isopor para unir as asas e nas varetas de fibra de vidro.
Spacewalker IMG_20130316_111756

Teste de resistência, Games of Thrones, leitura de peso Smile
Spacewalker IMG_20130320_210131

Comprei este motor na HK a algum tempo, sem conhecimento, fui pela descrição "Combined with a 10x6 E-prop this motor can push out over 1000g in thrust on a 3S1P configuration lipo. Good for bigger foamies or parkflyers where about 150W is required."
Spacewalker IMG_20130316_171348

A planta é para glow, ficou meio desproporcional Smile
Spacewalker IMG_20130316_175324

Profundor e reforços (depron 5mm).
Spacewalker  border=Spacewalker IMG_20130326_174823
Spacewalker IMG_20130327_075559" />" />
