Boa tarde,

A algumas semanas, aposentei meu ShockFlyer JLAero Extra 300s.
Na verdade, depois de um ano de muito aprendizado com ele... num dia voando no CAAB, fui fazer uma "puchada" para entrar num Tumbling com ele e "creck"... trincou a asa, quase de fora a fora... Twisted Evil
Depois desse incidente, resolvi deixar de lado os ShockFlyers e apostar num modelo 3D com a já tradicional asa de isopor com reforço de varetas de fibra de vidro.

Então saí à caça de um modelo 3D que fosse fácil de fazer, fosse resistente e que também fosse fácil de realizar algum eventual reparo. De cara, já descartei os tradicionais Extras, Edges e Yaks por serem escalas (o que poderia dificultar a construção e a manutenção).
Aí, me deparei com os FunFly. Em especial o E-Flite Eratix 3D 25e e o Gary Wright E3D (que tem no RealFlight).

[Construção] FunFly Kinder 3D E-flite_eratix_3d_25e_arf_efl4075_6

[Construção] FunFly Kinder 3D DSCN2148

Os dois modelos são bem similares, mas acabei por optar pelo Eratix. Me baseei muito nesse modelo para criar uma planta um pouco menor, com 110 cm de envergadura.

Quanto ao nome escolhido, um colega olhou pra uma foto do Eratix e comentou: "- Olha, parece um kinder ovo com essas cores laranja, branco e azul"... gostei da brincadeira e adotei a ideia do nome Kinder 3D... lol!

Então, depois de a planta impressa, pus mãos à obra.

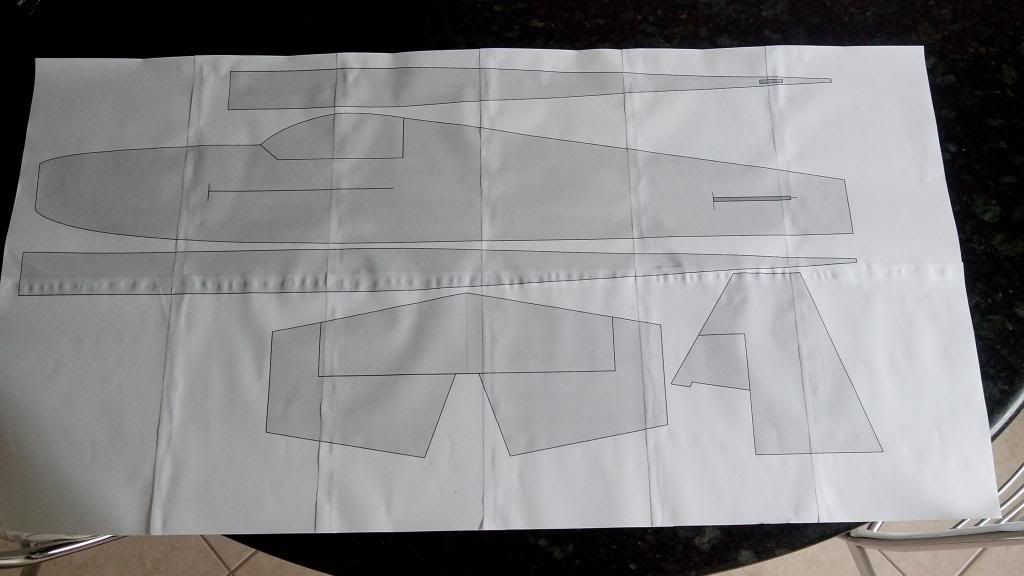

Planta impressa:
[Construção] FunFly Kinder 3D 50768654-7359-487a-9a74-24325936f94a_zps394c3f1c

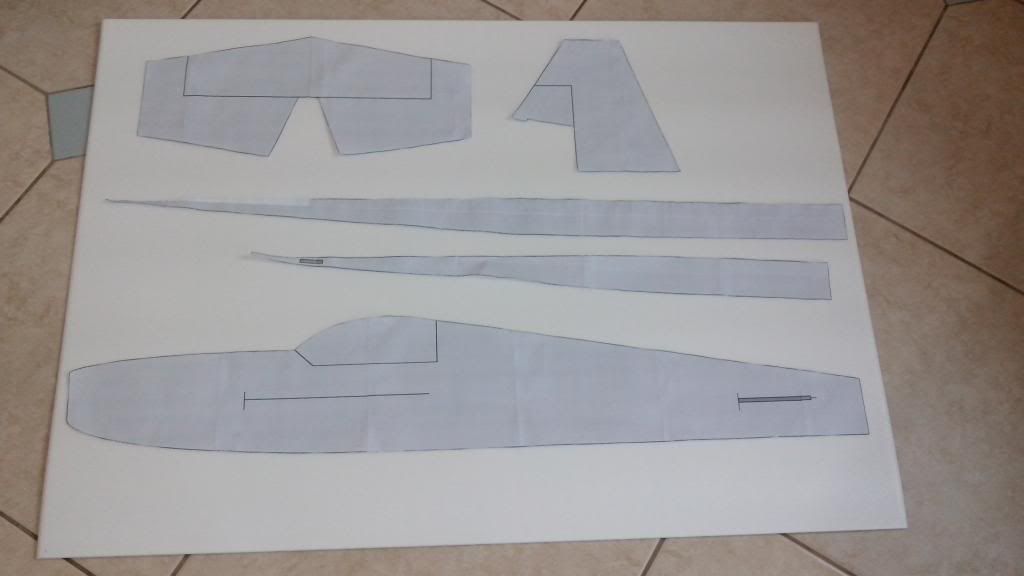

Moldes já recortados:
[Construção] FunFly Kinder 3D Planta_02_zps7fde4fdf

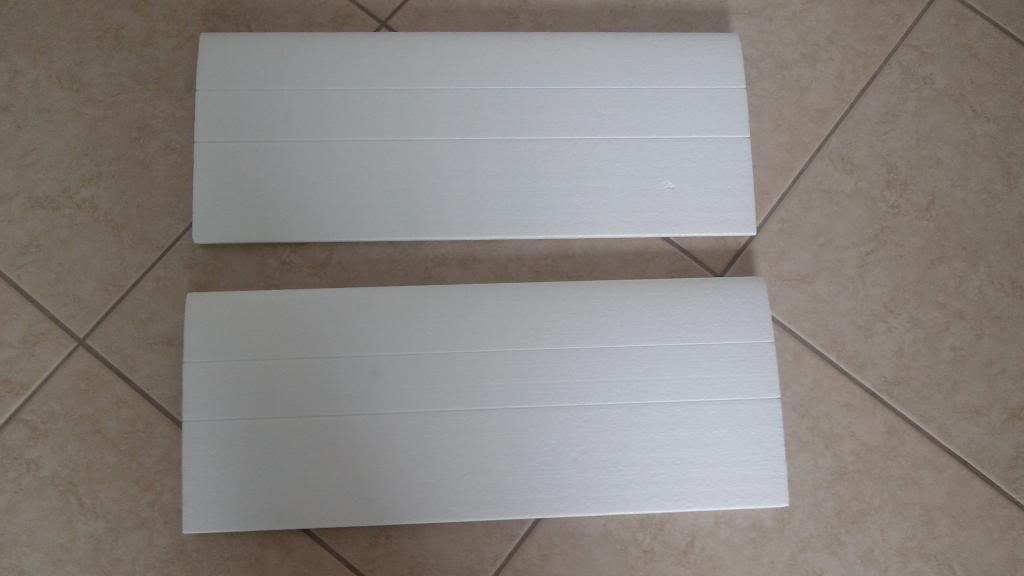

Optei por um perfil simétrico NACA 011:
[Construção] FunFly Kinder 3D Asa_01_zpsefe25bae
[Construção] FunFly Kinder 3D Asa_02_zps7f6f1dc9

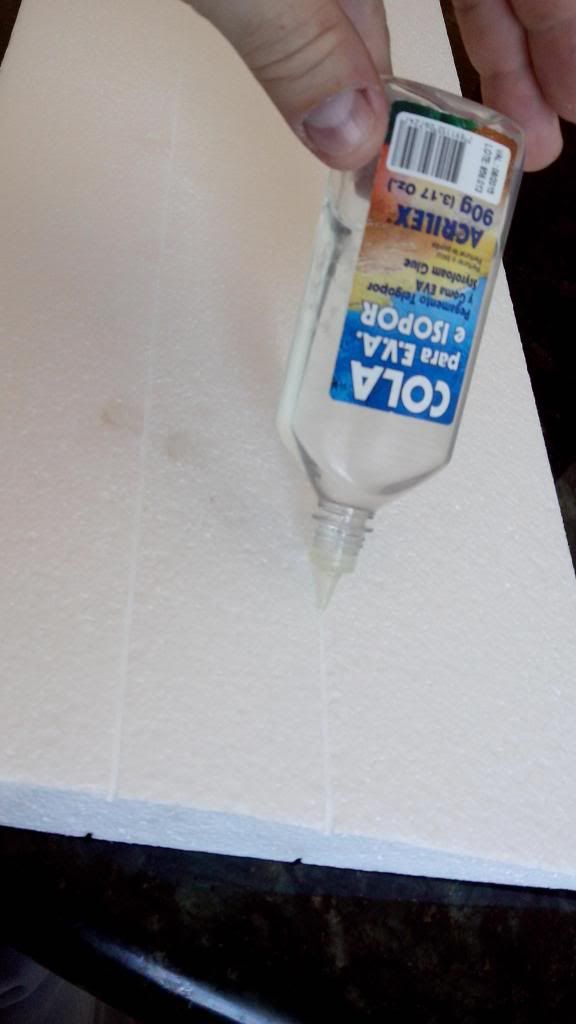

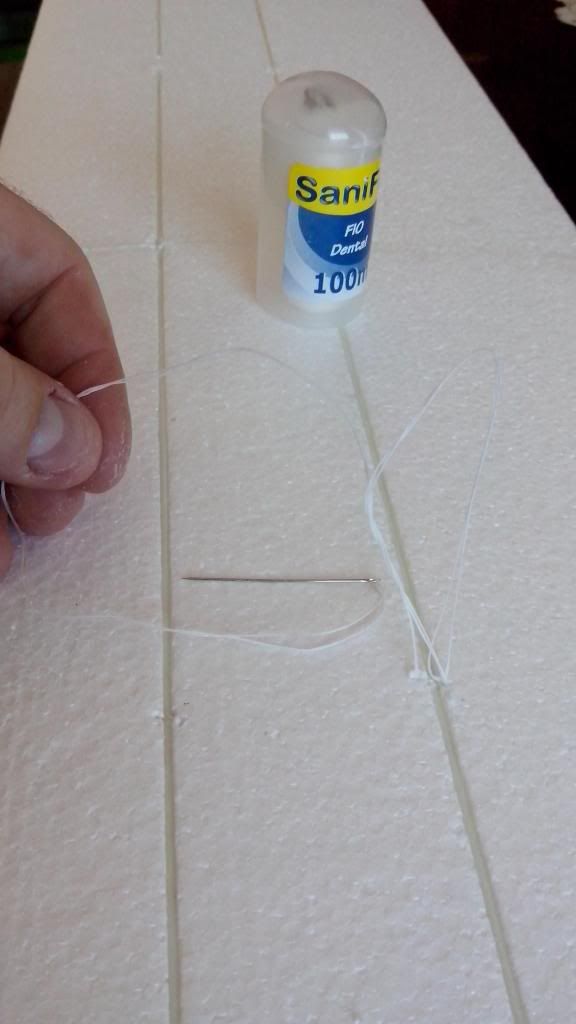

Reforço e amarração na asa:
[Construção] FunFly Kinder 3D Reforco_02_zps666270ca
[Construção] FunFly Kinder 3D Reforco_01_zps5a6a2b61

Alguns dados técnicos:

Asa Simétrica com perfil NACA 0011 e 0º diedro
110 cm de Envergadura e 22 cm de corda
Ailerons de depron com largura média de 7 cm
4 veios pra reforço com varetas de fibra-de-vidro

Motor TowerPro 3015-7T 1000KW 470W
ESC Turnigy Trust 55A Sbec
Hélice APC 10x5 (ou SF 10x4.7)
Bateria Nano-Tech 25~50C 4S 1600 mHa
4 Servos digitais Emax ES08DE 9g

O modelo já está um pouco mais adiantado e acabei por não registrar alguns passos da construção.
Mas em breve posto maiores detalhes.

Abraço.
Voltar ao Topo Ir em baixo

Daniel Redivo


Daniel Redivo

Mensagens : 570
Data de inscrição : 18/10/2011
Idade : 23
Localização : Pato Branco-PR

[Construção] FunFly Kinder 3D Empty
MensagemAssunto: Re: [Construção] FunFly Kinder 3D   [Construção] FunFly Kinder 3D EmptySeg 12 Ago 2013, 22:10

Esta ficando muito bom a construçao do Kinder 3D.hehe
Por acaso, essa planta é em A4 ?

Abraços
Voltar ao Topo Ir em baixo

fcoalex


fcoalex

Mensagens : 1027
Data de inscrição : 02/07/2010
Idade : 36
Localização : Santo Amaro da Imperatriz - SC

[Construção] FunFly Kinder 3D Empty
MensagemAssunto: Re: [Construção] FunFly Kinder 3D   [Construção] FunFly Kinder 3D EmptyTer 13 Ago 2013, 09:12

Daniel Redivo escreveu:
Esta ficando muito bom a construçao do Kinder 3D.hehe
Por acaso, essa planta é em A4 ?

Abraços
Sim Daniel.
Fiz a planta num editor de imagens e imprimi em PDF no tamanho A4.

No final, posso disponibilizá-la... não disponibilizei no começo pois algumas partes, eu faço na hora (cavernas, por exemplo).
Aí quero disponibilizar uma planta o mais completa possível.

Abraço.
Voltar ao Topo Ir em baixo

Daniel Redivo


Daniel Redivo

Mensagens : 570
Data de inscrição : 18/10/2011
Idade : 23
Localização : Pato Branco-PR

[Construção] FunFly Kinder 3D Empty
MensagemAssunto: Re: [Construção] FunFly Kinder 3D   [Construção] FunFly Kinder 3D EmptyTer 13 Ago 2013, 14:33

fcoalex escreveu:
Daniel Redivo escreveu:
Esta ficando muito bom a construçao do Kinder 3D.hehe
Por acaso, essa planta é em A4 ?

Abraços
Sim Daniel.
Fiz a planta num editor de imagens e imprimi em PDF no tamanho A4.

No final, posso disponibilizá-la... não disponibilizei no começo pois algumas partes, eu faço na hora (cavernas, por exemplo).
Aí quero disponibilizar uma planta o mais completa possível.

Abraço.
Ok entao... rsrs
Vou esperar pela planta.

Abraços
Voltar ao Topo Ir em baixo

elizeufilho


elizeufilho

Mensagens : 134
Data de inscrição : 23/04/2012
Idade : 30
Localização : Campos Novos- SC

[Construção] FunFly Kinder 3D Empty
MensagemAssunto: Re: [Construção] FunFly Kinder 3D   [Construção] FunFly Kinder 3D EmptySex 16 Ago 2013, 10:10

E ai como anda a construção? acompanhando aqui.
também no aguardo da planta.
Também tenho um extra da jlaero u aero muito bom estou aprendendo muito com ele, so que as vezes abuso demais e causa queda, ele esta meio judiado, da até dó mais enquanto der vou arrumando.
Voltar ao Topo Ir em baixo

fcoalex


fcoalex

Mensagens : 1027
Data de inscrição : 02/07/2010
Idade : 36
Localização : Santo Amaro da Imperatriz - SC

[Construção] FunFly Kinder 3D Empty
MensagemAssunto: Re: [Construção] FunFly Kinder 3D   [Construção] FunFly Kinder 3D EmptySex 16 Ago 2013, 10:17

Opa... fala pessoal,

Durante a semana a construção fica parada por falta de tempo mesmo. E é até complicado de atualizar o tópico.

Mas o modelo já está num estágio mais avançado... já estava quando criei o tópico. Acabei por não documentar alguns passos... rsrsrs
Mas hoje a noite quero ver se atualizo com alguns detalhes e como está a construção no momento.

Abraço
Voltar ao Topo Ir em baixo

fcoalex


fcoalex

Mensagens : 1027
Data de inscrição : 02/07/2010
Idade : 36
Localização : Santo Amaro da Imperatriz - SC

[Construção] FunFly Kinder 3D Empty
MensagemAssunto: Re: [Construção] FunFly Kinder 3D   [Construção] FunFly Kinder 3D EmptySex 16 Ago 2013, 10:32

elizeufilho escreveu:
E ai como anda a construção? acompanhando aqui.
também no aguardo da planta.
Também tenho um extra da jlaero u aero muito bom estou aprendendo muito com ele, so que as vezes abuso demais e causa queda, ele esta meio judiado, da até dó mais enquanto der vou arrumando.
Elizeu,

Você também deve ter percebido que a asa de um ShockFlyer é consideravelmente mais frágil que um modelo com asa de isopor e reforços de fibra (mesmo com reforço de carbono, as asas eram os pontos críticos em qualquer queda)... por isso minha opção atual pela "receita" mais tradicional.

Outra coisa que percebi, é que um ShockFlyer só vai fazer bem as acrobacias 3D se a eletrônica estiver bem dimensionada pra ele... não muito fraca, pois um modelo 3D precisa de empuxo... e não muito forte, pois o peso influencia muito no comportamento de um ShockFlyer. No meu caso, acabei usando uma eletrônica meio exagerada, isso dificultava em algumas manobras. Do mesmo jeito, com o meu Shock, as lenhas aconteciam... aí dê-lhe cola e peso extra.

Mas acabei aprendendo e me divertindo muito com o finado Extra, pois foi um ótimo modelo pra eu começar a "abusar" um pouquinho nas manobras.

Abraço.
Voltar ao Topo Ir em baixo

fcoalex


fcoalex

Mensagens : 1027
Data de inscrição : 02/07/2010
Idade : 36
Localização : Santo Amaro da Imperatriz - SC

[Construção] FunFly Kinder 3D Empty
MensagemAssunto: Re: [Construção] FunFly Kinder 3D   [Construção] FunFly Kinder 3D EmptySeg 19 Ago 2013, 11:21

Bom dia pessoal... atualizando o tópico.

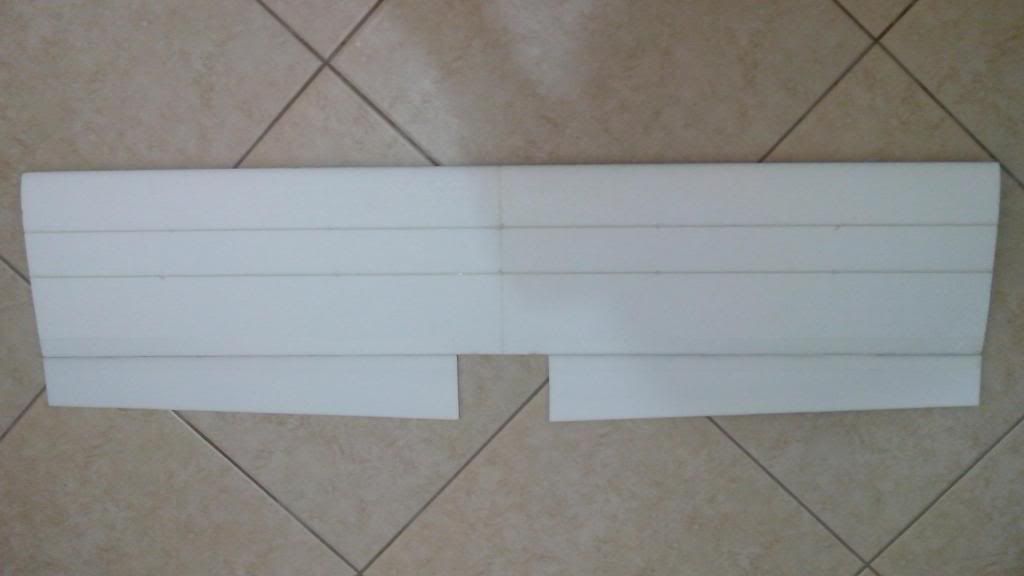

Asa reforçada, lixada e já com as dobradiças dos ailerons... pronta pra ser entelada:
[Construção] FunFly Kinder 3D Asa_03_zps46cb09e0

Por ser um asa média, surgiu uma dúvida quanto à fixação da asa.
Pensei em fazê-la baionetada, com tubos de carbono, mas acabei desistindo.
Aí veio a dúvida quanto à como fixar a asa na fuselagem. De início pensei em parafusos... mas como os velhos e bons elásticos sempre funcionaram muito bem e também já salvaram asas dos meus modelos umas 2 ou 3 vezes, optei pelos mesmos.

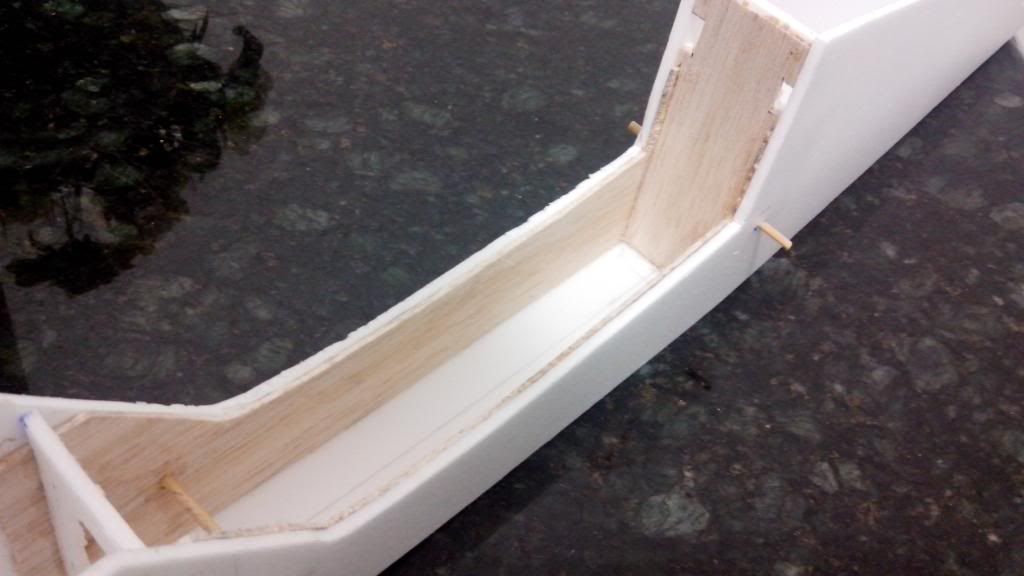

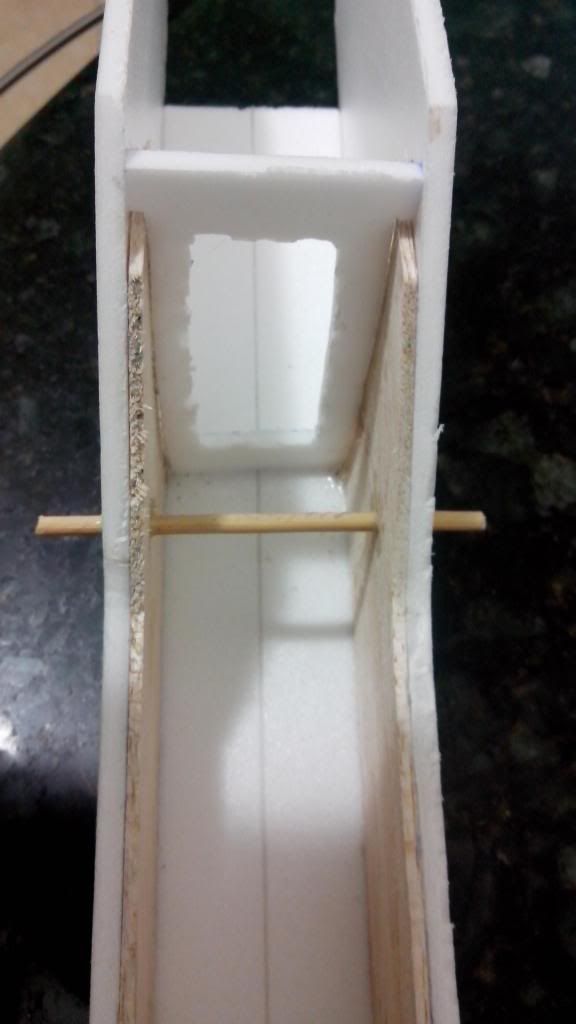

Para reforçar e garantir a resistência do pouco Depron que sobrou na fuselagem abaixo das asas, resolvi fazer uma "caixinha" com Balsa 3mm para garantir.
[Construção] FunFly Kinder 3D ReforcoBalsa_01_zps7c7a5d41
[Construção] FunFly Kinder 3D ReforcoBalsa_03_zps74a81e8c

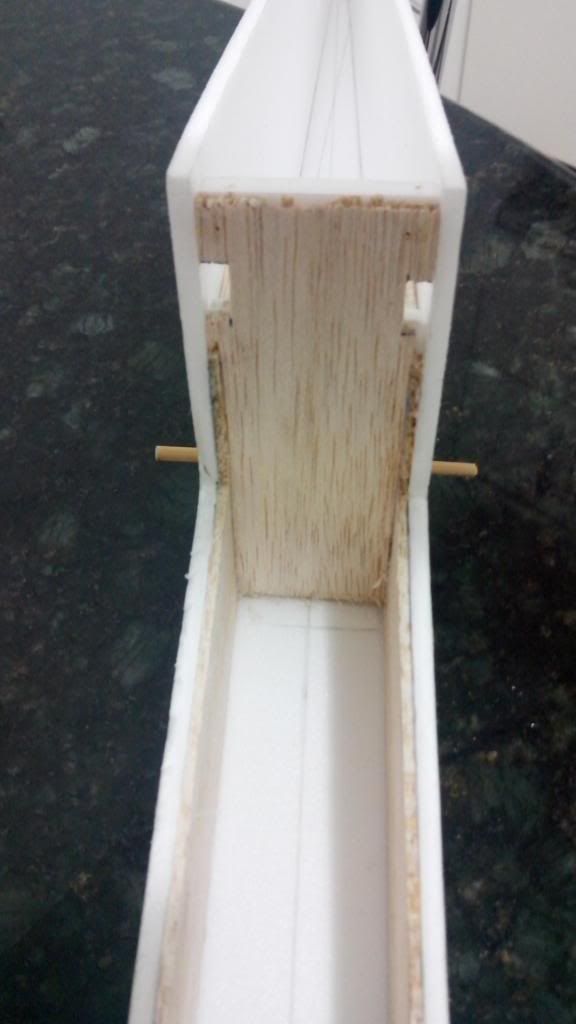

Os furos abaixo, vão ser onde encaixarei os pinos da tampa superior:
[Construção] FunFly Kinder 3D ReforcoBalsa_02_zps287b7b3b

Tampa superior com o Canopy:
https://2img.net/h/i1142.photobucket.com/albums/n619/fcoalex/Construcao%20Kinder%203D/Tampa_01_zps3708dc35.jpg?t=1376920619

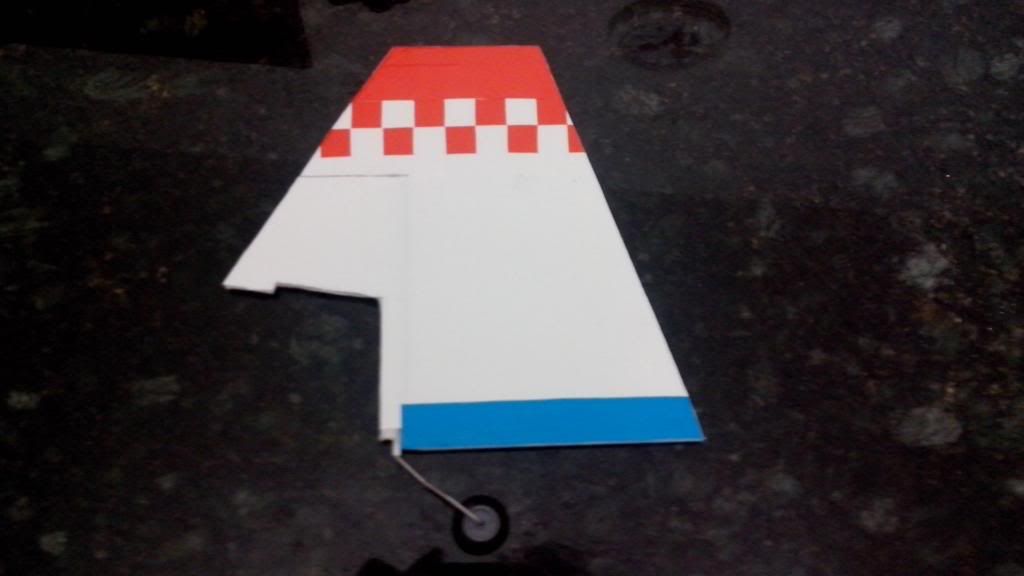

Aqui, já o Leme entelado e com a Bequilha traseira fixada. Vejam que alonguei a o estabilizador vertical para baixo (além do desenho da planta) para assim garantir uma melhor fixação do leme e da bequilha.
[Construção] FunFly Kinder 3D Leme_02_zps18f7f3fa
[Construção] FunFly Kinder 3D Leme_01_zps1489b3c0

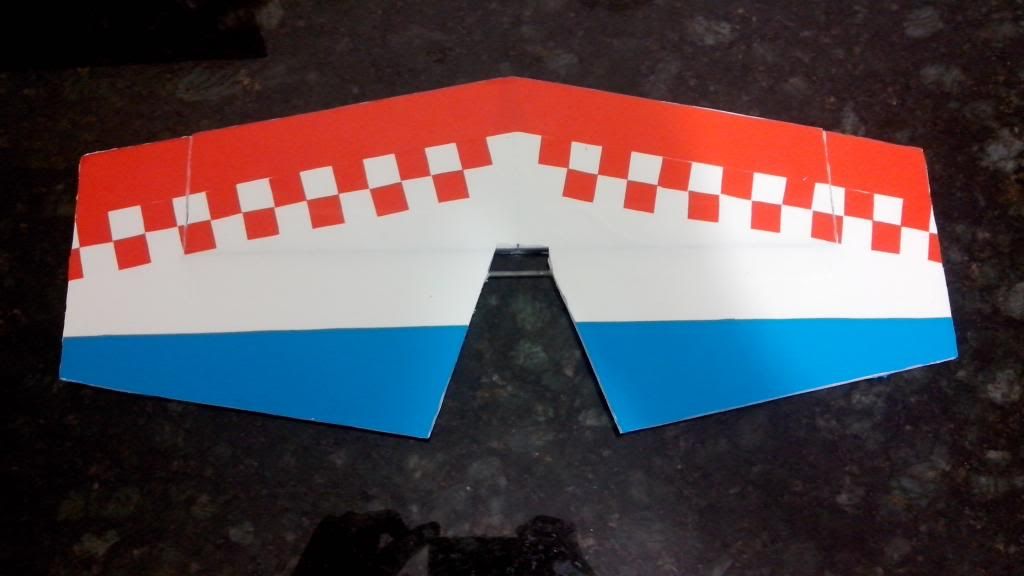

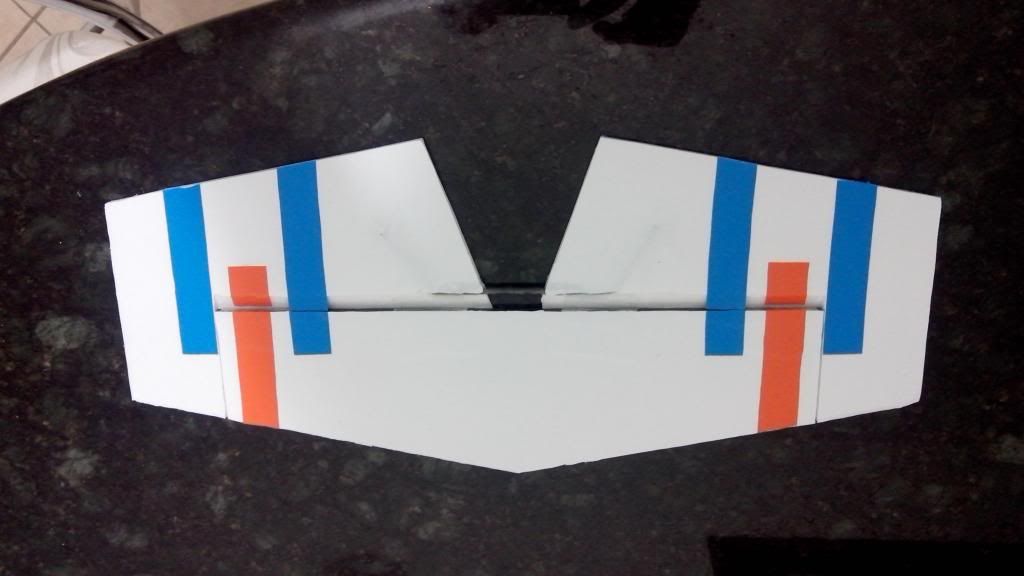

E por fim, o estabilizador horizontal e profundor já entelados:
[Construção] FunFly Kinder 3D Profundor_01_zps6df141a4
[Construção] FunFly Kinder 3D Profundor_02_zps3ac53b2e

Abraço.
Voltar ao Topo Ir em baixo

Daniel Redivo


Daniel Redivo

Mensagens : 570
Data de inscrição : 18/10/2011
Idade : 23
Localização : Pato Branco-PR

[Construção] FunFly Kinder 3D Empty
MensagemAssunto: Re: [Construção] FunFly Kinder 3D   [Construção] FunFly Kinder 3D EmptySeg 19 Ago 2013, 12:26

Esta ficando muito bom, parabens.

Abraços
Voltar ao Topo Ir em baixo

elizeufilho


elizeufilho

Mensagens : 134
Data de inscrição : 23/04/2012
Idade : 30
Localização : Campos Novos- SC

[Construção] FunFly Kinder 3D Empty
MensagemAssunto: Re: [Construção] FunFly Kinder 3D   [Construção] FunFly Kinder 3D EmptySeg 19 Ago 2013, 14:03

É a asa é bem frágil e não aceita erros, que no meu caso aconteceram alguns erros pelo fato de ser meu primeiro 3d, mais enquanto der vou colando!!
Estou ansioso para ver terminado!!
vídeo vai rolar?
Voltar ao Topo Ir em baixo

fcoalex


fcoalex

Mensagens : 1027
Data de inscrição : 02/07/2010
Idade : 36
Localização : Santo Amaro da Imperatriz - SC

[Construção] FunFly Kinder 3D Empty
MensagemAssunto: Re: [Construção] FunFly Kinder 3D   [Construção] FunFly Kinder 3D EmptySeg 19 Ago 2013, 14:22

elizeufilho escreveu:
É a asa é bem frágil e não aceita erros, que no meu caso aconteceram alguns erros pelo fato de ser meu primeiro 3d, mais enquanto der vou colando!!
Estou ansioso para ver terminado!!
vídeo vai rolar?
Pro vídeo, falta cinegrafista... rsrsrs
Vamos ver se nossa fotógrafa/cinegrafista oficial do CAAB se dispõe à filmar.
Ela não é muito fã de manobras 3D... mas conversando a gente se entende... hehehe
Voltar ao Topo Ir em baixo

fcoalex


fcoalex

Mensagens : 1027
Data de inscrição : 02/07/2010
Idade : 36
Localização : Santo Amaro da Imperatriz - SC

[Construção] FunFly Kinder 3D Empty
MensagemAssunto: Re: [Construção] FunFly Kinder 3D   [Construção] FunFly Kinder 3D EmptySeg 26 Ago 2013, 18:51

Atualizando...

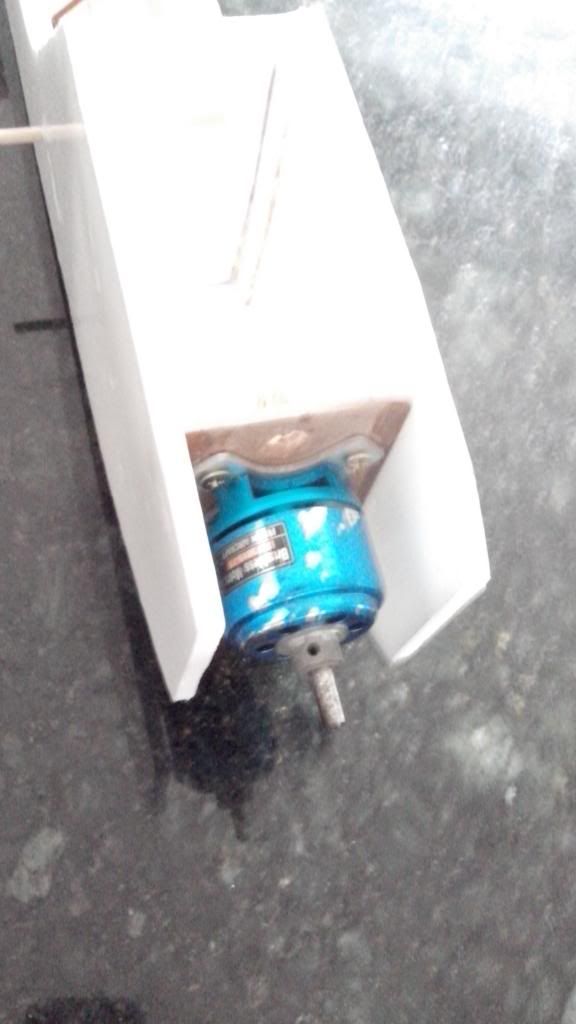

Fixação da parede-de-fogo e motor (ainda vou reforçar a parede-de-fogo pela frente):
[Construção] FunFly Kinder 3D Motor_01_zpsefe73678

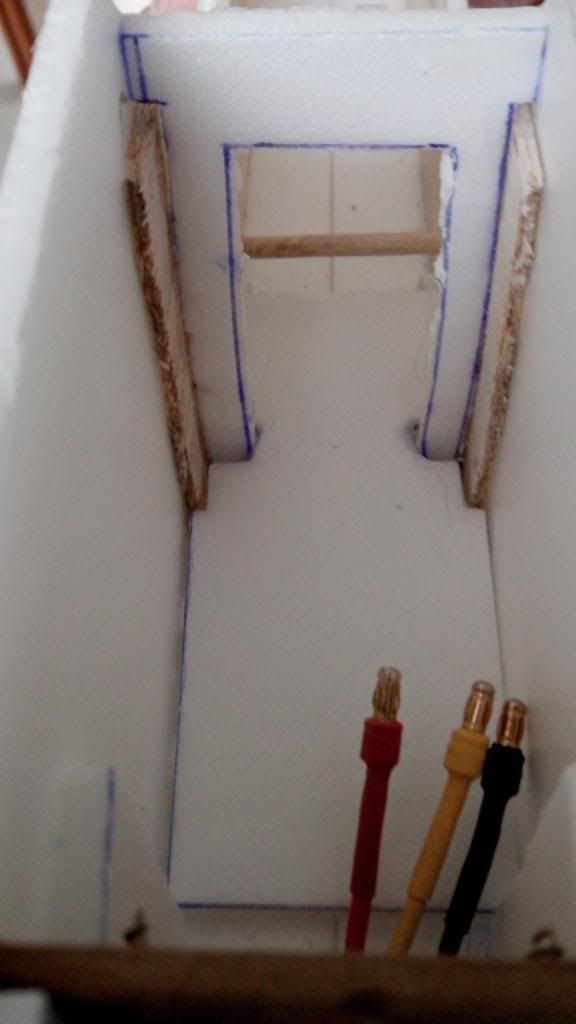

Mesa para a bateria:
[Construção] FunFly Kinder 3D MesaBateria_01_zps1457b5c3

Suporte do trem-de-pouso já fixado:
[Construção] FunFly Kinder 3D SuporteTremPouso_01_zpsb1015216

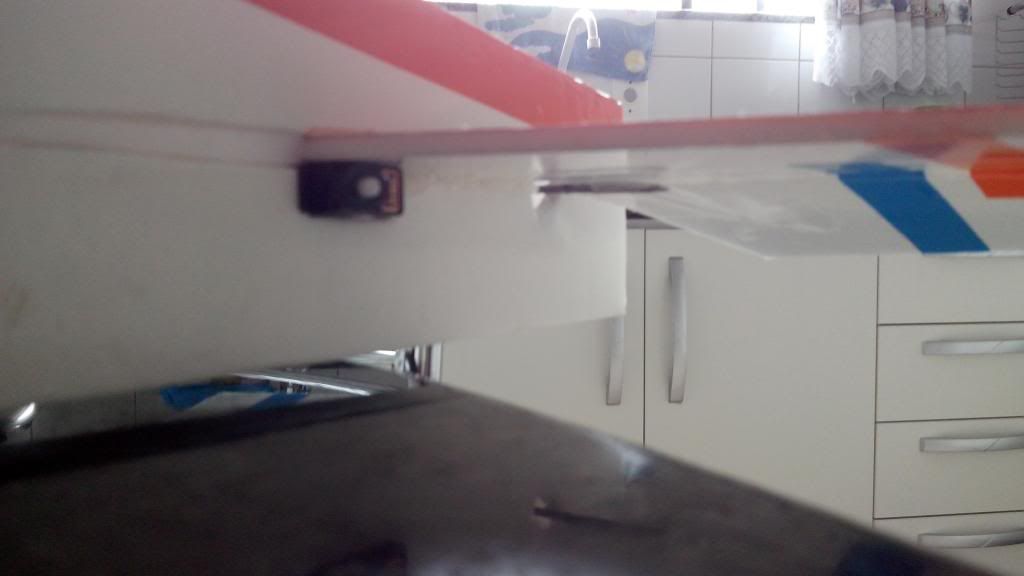

Servo do profundor (ainda não foi fixado):
[Construção] FunFly Kinder 3D ServoProfundor_01_zps360b683e

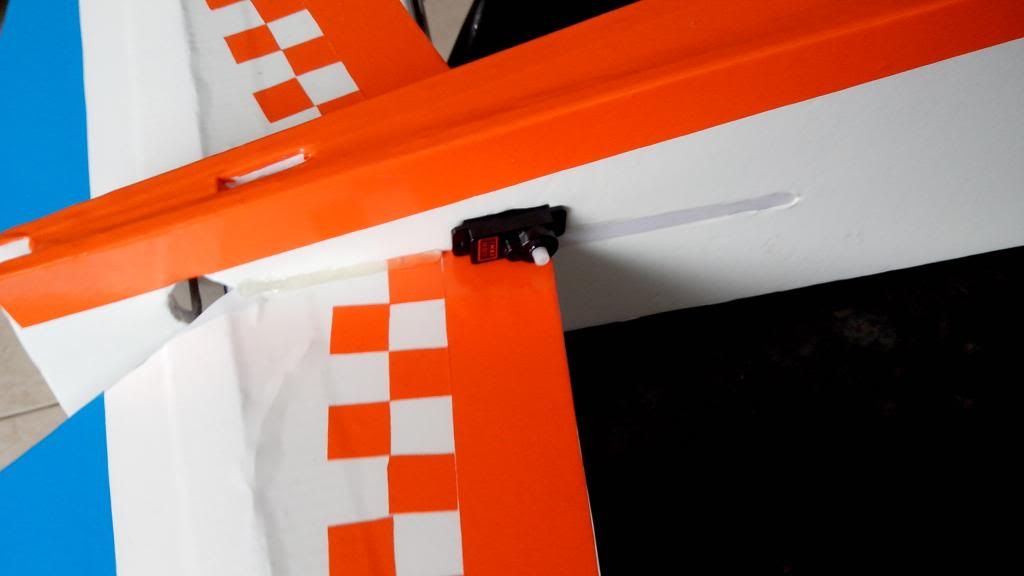

Servo do leme (também não foi fixado):
[Construção] FunFly Kinder 3D ServoLeme_01_zps6734cf15

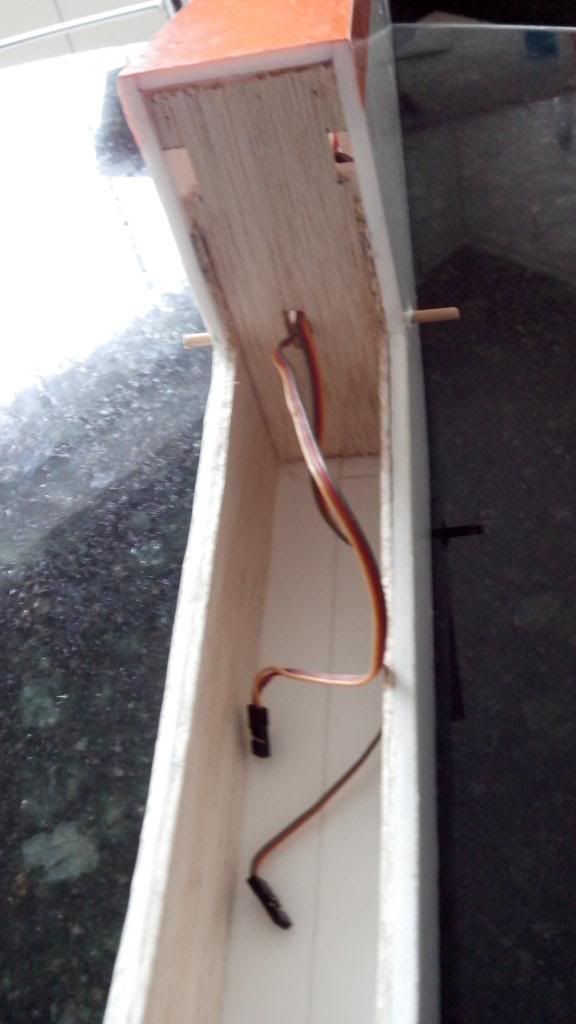

Extensões dos servos da cauda:
[Construção] FunFly Kinder 3D ExtensoesServos_01_zpsaad62887

Por hoje é isso.

Abraço.
Voltar ao Topo Ir em baixo

Daniel Redivo


Daniel Redivo

Mensagens : 570
Data de inscrição : 18/10/2011
Idade : 23
Localização : Pato Branco-PR

[Construção] FunFly Kinder 3D Empty
MensagemAssunto: Re: [Construção] FunFly Kinder 3D   [Construção] FunFly Kinder 3D EmptySeg 26 Ago 2013, 19:39

Esta ficando show o Kinder 3D.

Voltar ao Topo Ir em baixo

fcoalex


fcoalex

Mensagens : 1027
Data de inscrição : 02/07/2010
Idade : 36
Localização : Santo Amaro da Imperatriz - SC

[Construção] FunFly Kinder 3D Empty
MensagemAssunto: Re: [Construção] FunFly Kinder 3D   [Construção] FunFly Kinder 3D EmptyTer 10 Set 2013, 14:54

Atualizando...

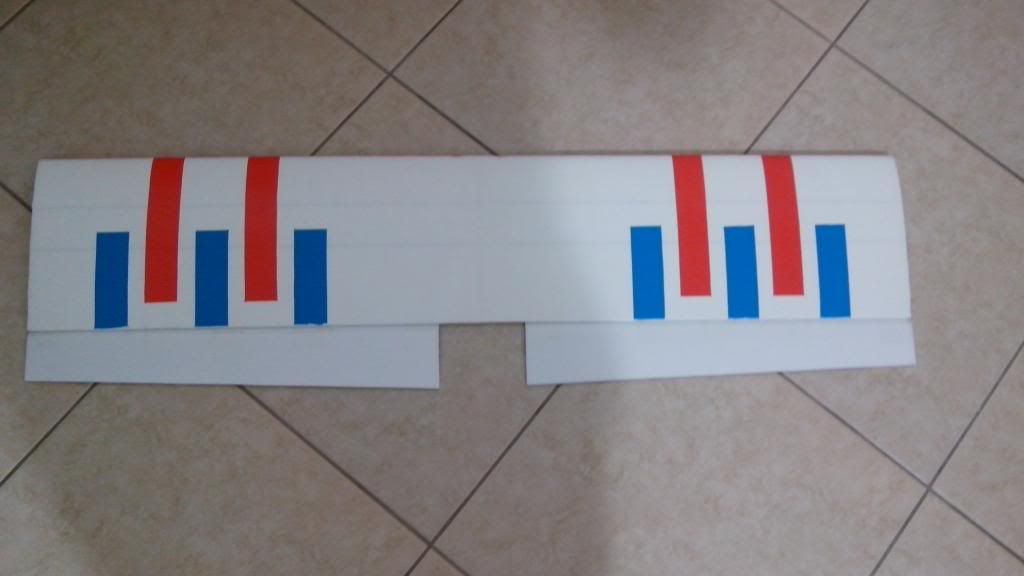

Dorso da asa (ainda não entelei os ailerons):
[Construção] FunFly Kinder 3D Asa_05_zps63e5b161

Vista de cima da asa:
[Construção] FunFly Kinder 3D Asa_04_zpsd5178e10

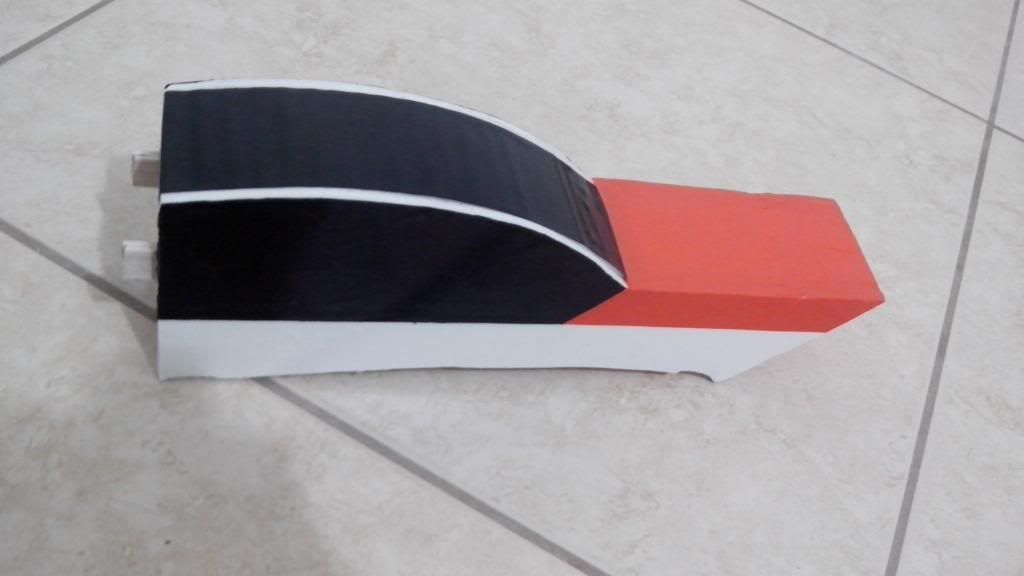

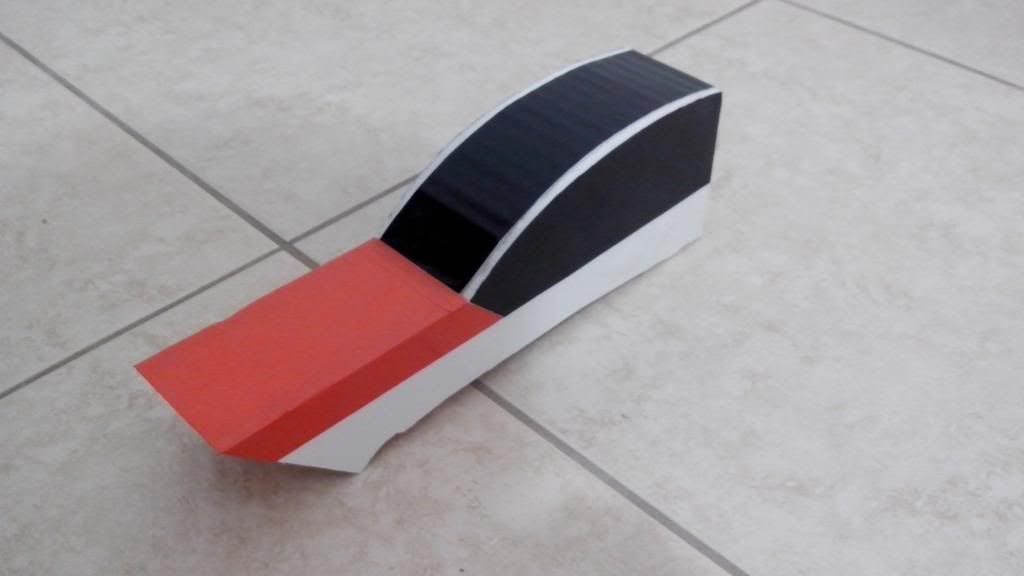

Tampa (canopy):
[Construção] FunFly Kinder 3D Tampa_02_zps5f6721f8
[Construção] FunFly Kinder 3D Tampa_03_zpsf16d151e

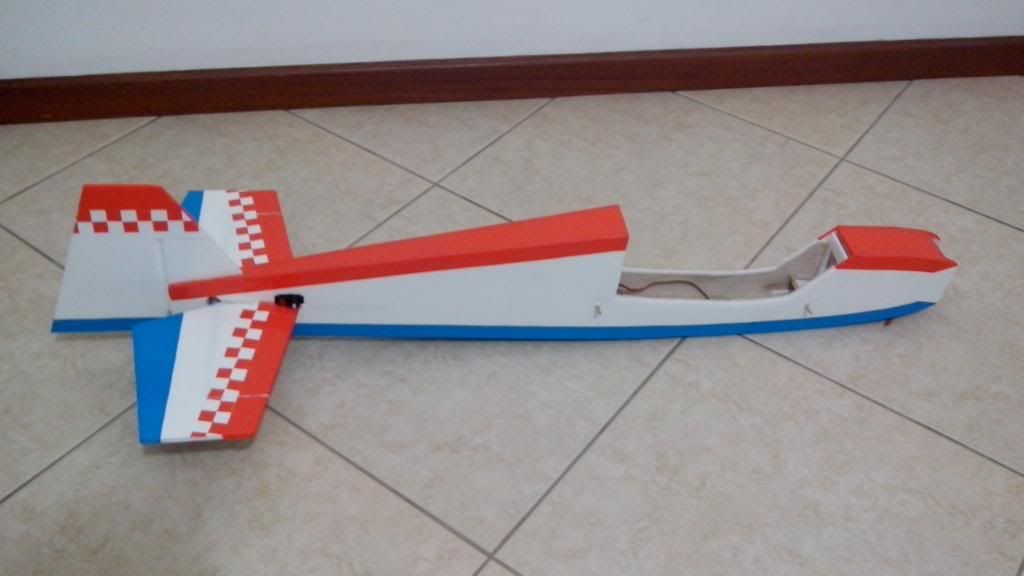

Fuselagem já entelada:
[Construção] FunFly Kinder 3D Fuselagem_02_zpsb1e88614
[Construção] FunFly Kinder 3D Fuselagem_03_zps67644803

Espero finalizá-lo logo.
Ainda faltam fixar os Servos do profundor e do leme (estão só encaixados) e todas as demais etapas que envolvem linkagem e instalação da eletrônica.

Abraço.
