 Calmarco - Primeiro asa baixa

Ver o tópico anterior Ver o tópico seguinte Ir em baixo
AutorMensagem
biatheski


biatheski

Mensagens : 51
Data de inscrição : 04/02/2012
Idade : 43
Localização : Criciúma/SC

Calmarco - Primeiro asa baixa Empty
MensagemAssunto: Calmarco - Primeiro asa baixa   Calmarco - Primeiro asa baixa EmptyQua 03 Out 2012, 21:55

Comecei no hobby no início do ano com um Ugly Stick da SamiHobby, após isso voei com um Scoutcesnna feito em depron 5mm + P0, Telemaster de bandeja + P0 e outro Telemaster em depron 5mm + P0.

Estava ficando chato voar de asa alta então resolvi construir um Calmarco Twisted Evil

- Depron 5mm + Asa em isopor P0;
- Emax 2215/25;
- ESC HK 30A
- Servo TG9;
- Bateria 1600mAh;
- Hélice 10x4.7 - APC 9x6

Peças cortadas:
Calmarco - Primeiro asa baixa IMG_03062012_170459


Reforço no profundor:
Calmarco - Primeiro asa baixa IMG_03062012_184411

Profundor/Leme:
Calmarco - Primeiro asa baixa IMG_03062012_203411

Bequilha:
Calmarco - Primeiro asa baixa IMG_29062012_195629

Fechando fuselagem:
Calmarco - Primeiro asa baixa IMG_07072012_205315

Pausa para o lanche Very Happy
Calmarco - Primeiro asa baixa IMG_07072012_232332

Parede de fogo do fascículo 1 do Spitfire Evil or Very Mad
Calmarco - Primeiro asa baixa IMG_20120718_221143

Motor/Esc/Receptor:
Calmarco - Primeiro asa baixa IMG_20120725_213845

Aileron:
Calmarco - Primeiro asa baixa IMG_20120808_191725

Cockpit + Piloto de R$ 1.99 Very Happy
Calmarco - Primeiro asa baixa IMG_20120811_094357

Calmarco Finalizado, fotos da construção:
Calmarco - Primeiro asa baixa IMG_20120826_174657

Maiden Flight:
Calmarco - Primeiro asa baixa IMG_20120923_084100

O maiden flight foi com uma bateria de 1600mAh e hélice SF 10x4.7, saiu do chão com meio motor, voei com 15min sem problema, nem precisou de trimagem, então chegou a hora do pouso, não foi uma brastemp, mas pouso perfeito é aquele que o avião chega inteiro Smile
Medi a bateria e estava com 11.4v, esc/motor frio.
Parti para o segundo voo, coloquei um bateria de 1300mAh, desta vez precisei de todo motor, voei 5min, voo tenso, trouxe para o pouso e faltou dedo. Crying or Very sad

Calmarco - Primeiro asa baixa IMG_20120923_085454

Nada que o epoxi não resolva, parti para terceiro voo, novamente com bateria de 1300mAh.



Desta vez o estrago foi maior! affraid

Calmarco - Primeiro asa baixa IMG_20120923_100624

Links:
Ugly Stick - http://picasaweb.google.com/111052056659001628520/UglyStick
Scoutcesnna - http://picasaweb.google.com/111052056659001628520/ScoutcesnnaXQT0102
Telemaster I - http://picasaweb.google.com/111052056659001628520/TelemasterXQT02
Telemaster II - http://picasaweb.google.com/111052056659001628520/TelemasterXQT03
Calmarco - http://picasaweb.google.com/111052056659001628520/CalmarcoXQT04
Diablo - http://picasaweb.google.com/111052056659001628520/ElDiablo

Voltar ao Topo Ir em baixo
http://www.twitter.com/biatheski
Sancler


Sancler

Mensagens : 3611
Data de inscrição : 04/03/2010
Idade : 45
Localização : Palhoça - SC

Calmarco - Primeiro asa baixa Empty
MensagemAssunto: Re: Calmarco - Primeiro asa baixa   Calmarco - Primeiro asa baixa EmptyQui 04 Out 2012, 06:51

olhando nesta foto tenho a nítida impressão que o Perfil da asa esta invertido
quando ao 2 vôo tenso foi somente a falta de peso no Nariz , que ocasionou a atraso do CG
e com isso não há piloto no mundo que possa voar

Calmarco - Primeiro asa baixa IMG_20120923_084100

_________________
www.samihobby.com.br

Sancler Claudino
Voltar ao Topo Ir em baixo
http://www.samihobby.com.br
biatheski


biatheski

Mensagens : 51
Data de inscrição : 04/02/2012
Idade : 43
Localização : Criciúma/SC

Calmarco - Primeiro asa baixa Empty
MensagemAssunto: Re: Calmarco - Primeiro asa baixa   Calmarco - Primeiro asa baixa EmptyQui 04 Out 2012, 08:22

Meu maior problema na construção dos aviões é a asa, estou utilizando isopor P0, não encontrei P3 em Criciúma/SC, fiz um cortador com uma fonte AT (achei um gabinete de PC AT 286 na lixeira do prédio) e cortar sozinho não é fácil Smile

Calmarco - Primeiro asa baixa IMG_20120805_025353

Calmarco - Primeiro asa baixa IMG_20120805_030353

Obrigado mestre Sancler por me alertar deste detalhe, comecei a construção de outro, como a asa não tinha quebrado ia aproveitá-la, mas agora farei outra. Ele voava bem de dorso, este era o motivo ? ou é uma característica do asa baixa ? Very Happy
Voltar ao Topo Ir em baixo
http://www.twitter.com/biatheski
Sancler


Sancler

Mensagens : 3611
Data de inscrição : 04/03/2010
Idade : 45
Localização : Palhoça - SC

Calmarco - Primeiro asa baixa Empty
MensagemAssunto: Re: Calmarco - Primeiro asa baixa   Calmarco - Primeiro asa baixa EmptyQui 04 Out 2012, 08:28

Na verdade era este sim o motivo de ele voar melhor de dorso
a curva maior tem que ficar na parte de cima
para que a velocidade do ar seja maior no Extra-dorso
Isso implica em menor pressão , e a menor pressão na parte de cima e maior na de baixo faz com que o Aeromodelo ou AVIÃO VOE com o deslocamento .

_________________
www.samihobby.com.br

Sancler Claudino
Voltar ao Topo Ir em baixo
http://www.samihobby.com.br
biatheski


biatheski

Mensagens : 51
Data de inscrição : 04/02/2012
Idade : 43
Localização : Criciúma/SC

Calmarco - Primeiro asa baixa Empty
MensagemAssunto: Re: Calmarco - Primeiro asa baixa   Calmarco - Primeiro asa baixa EmptySeg 12 Nov 2012, 20:27

Round two, fight !

Calmarco - Primeiro asa baixa IMG_20120928_071051

Cortei um encaixe da lateral da fuselagem errado e com preguiça de cortar outra continuei a montagem, logo abaixo vão me entender Smile nota mental: não fazer isso novamente!
Calmarco - Primeiro asa baixa IMG_20121004_213405

Reforço no profundor;
Calmarco - Primeiro asa baixa IMG_20121004_221249
Calmarco - Primeiro asa baixa IMG_20121004_221638
Calmarco - Primeiro asa baixa IMG_20121004_225031
Calmarco - Primeiro asa baixa IMG_20121007_132823

Coloco este pedacinho de fita no lado contrário;
Calmarco - Primeiro asa baixa IMG_20121004_231937

Fuselagem;
Calmarco - Primeiro asa baixa IMG_20121004_232741
Calmarco - Primeiro asa baixa IMG_20121004_234111
Calmarco - Primeiro asa baixa IMG_20121015_211903
Calmarco - Primeiro asa baixa IMG_20121015_214136
Calmarco - Primeiro asa baixa IMG_20121016_191906


Cobertura da fuselagem com bandeja de 3mm;
Calmarco - Primeiro asa baixa IMG_20121014_193501

Utilizo uma caneta esferográfica sem tinta para fazer os vincos;
Calmarco - Primeiro asa baixa IMG_20121016_203120
Calmarco - Primeiro asa baixa IMG_20121016_210517
Calmarco - Primeiro asa baixa IMG_20121016_213907

Avião ficou torto por preguiça;
Calmarco - Primeiro asa baixa IMG_20121017_222158
Calmarco - Primeiro asa baixa IMG_20121018_221049

Tapa-furo (R$ 5.00 - 90gr)
Calmarco - Primeiro asa baixa IMG_20121017_222126
Calmarco - Primeiro asa baixa IMG_20121017_231043


Não gosto de fazer asa Smile Talvez por estar utilizando isopor P0 e/ou cortador não atingiu a temperatura certa.
Calmarco - Primeiro asa baixa IMG_20121029_233936
Calmarco - Primeiro asa baixa IMG_20121030_205609
Calmarco - Primeiro asa baixa IMG_20121031_202818
Calmarco - Primeiro asa baixa IMG_20121102_092620
Calmarco - Primeiro asa baixa IMG_20121102_205151
Calmarco - Primeiro asa baixa IMG_20121102_205236

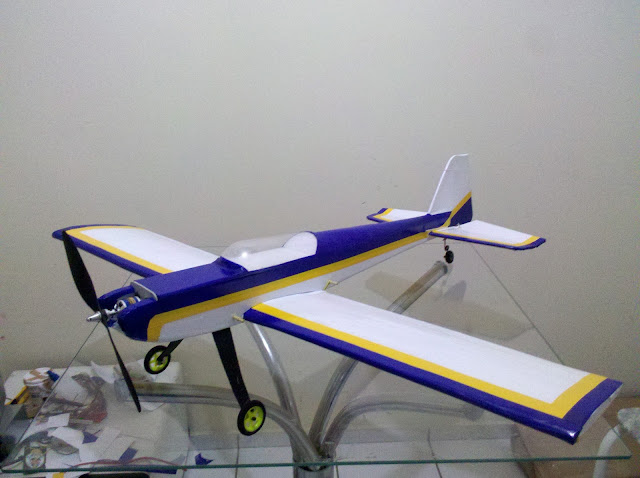

Ready to fly;
Calmarco - Primeiro asa baixa IMG_20121110_011420
Calmarco - Primeiro asa baixa IMG_20121110_011518
Calmarco - Primeiro asa baixa IMG_20121110_011610
Calmarco - Primeiro asa baixa IMG_20121110_011708
Calmarco - Primeiro asa baixa IMG_20121110_011809

Esqueci de pesar o anterior para comparar, 562gr sem bateria achei pesado.
Calmarco - Primeiro asa baixa IMG_20121110_005248

Baterias para o teste;
Calmarco - Primeiro asa baixa IMG_20121110_012309
Calmarco - Primeiro asa baixa IMG_20121110_012357

Testando os comandos no solo;


Meu rádio (HK60F) não é compatível com simuladores, estou aprendendo na vida real e sozinho Smile sei que a curva de aprendizagem é maior, como não tenho pressa, não me importo Smile
A decolagem foi estilo "boi louco", as pernas estavam mais firme que palanque no banhando Smile E o pouso foi mais sorte que juízo, não quebrou.
Voei mais três vezes com bateria de 1300mAh, na última fiz a melhor decolagem da vida, suave e escala, sorriso ficou estampado por alguns segundos Smile Nas três vezes pousei no mato, no feriado/fim de semana crio coragem e pouso na pista Smile


Apesar de ter ficado torto achei o voo melhor que o outro, quando coloco de dorso, ele voa em linha reta sem subir ou descer. Smile
Estou utilizando o prefixo "XQT" nos meus aviões, faz sentido na aviação ?
No vídeo fiz duas vezes uma manobra que não sei o nome, coloco os dois stick em diagonal pra cima e pro centro, como se chama ? Smile

Calmarco - https://picasaweb.google.com/111052056659001628520/CalmarcoXQT05#
Voltar ao Topo Ir em baixo
http://www.twitter.com/biatheski
Godoy


Godoy

Mensagens : 121
Data de inscrição : 22/09/2012
Idade : 32
Localização : Carlinda/MT

Calmarco - Primeiro asa baixa Empty
MensagemAssunto: Re: Calmarco - Primeiro asa baixa   Calmarco - Primeiro asa baixa EmptySeg 12 Nov 2012, 21:31

Muito bom mesmo, não vejo a hora do meu levantar voo!
